Erstellen einer begrenzten Ansicht

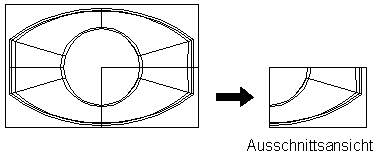

Sie können eine begrenzte Ansicht erstellen. Hierbei handelt es sich um die Ansicht eines Teils einer vorhandenen Ansicht:

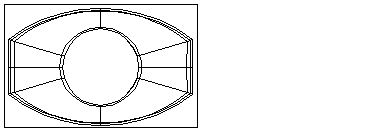

So erstellen Sie eine begrenzte Ansicht der unten gezeigten Zeichnungsansicht

1. Vergewissern Sie sich, dass Sie eine Zeichnung mit mindestens einer Ansicht haben.

   Wenn keine Zeichnung geöffnet ist, erstellen Sie eine Zeichnung, oder öffnen Sie eine vorhandene Zeichnung.

   Wenn Sie noch keine Ansichten in Ihrer Zeichnung haben, erstellen Sie eine Einzelansicht.

2. Klicken Sie auf Entwurf-Registerkarte > Ansicht-Gruppe > Begrenzt.

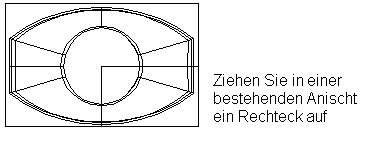

3. Verwenden Sie die linke Maustaste, um in einer vorhandenen Ansicht einen Rahmen zur Auswahl des Teils für die begrenzte Ansicht zu ziehen:



   Wenn Sie einen Teil der Ansicht auswählen, wird das Dialogfeld Skalieren geöffnet:



4. Ändern Sie den Wert im Dialogfeld, um die Skalierung des Modells in der begrenzten Ansicht festzulegen.
5. Klicken Sie auf OK.

   Der Umriss der neuen Ansicht wird mit dem Mauszeiger verknüpft.

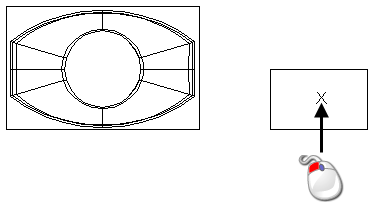

6. Klicken Sie auf eine Position, um die neue Ansicht zu platzieren.

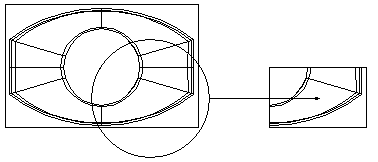

   Die neue Ansicht wird der Zeichnung mit Markierungen hinzugefügt, die angeben, woher sie ursprünglich stammt.



   Der Maßstab der begrenzten Ansicht wird unter der Ansicht angezeigt und bei Änderungen aktualisiert. Weitere Einzelheiten finden Sie im Dialogfeld Ansicht ändern.
