Einzelansicht erstellen

Sie können eine Einzelansicht von einem ganzen Modell oder von ausgewählten Objekten eines Modells erstellen.

So erstellen Sie eine Ansicht des Modells unten

1. Wenn keine Zeichnung geöffnet ist, erstellen Sie eine Zeichnung, oder öffnen Sie eine vorhandene Zeichnung.
2. Um eine Ansicht ausgewählter Objekte zu erstellen, wählen Sie die Objekte im Modell aus.

   Wenn keine Objekte ausgewählt sind, wird eine Ansicht des gesamten Modells erstellt.

3. Klicken Sie auf Entwurf-Registerkarte > Ansicht-Gruppe > Einzel.
4. Klicken Sie auf Ansicht-Registerkarte > Fenster-Gruppe > Fenster, und wählen Sie das benötigte Zeichnungsfenster aus.

   Wenn Sie den Cursor um das Zeichnungsfenster bewegen, wird die Ansicht mit dem Cursor verbunden und kann in der Zeichnung platziert werden.

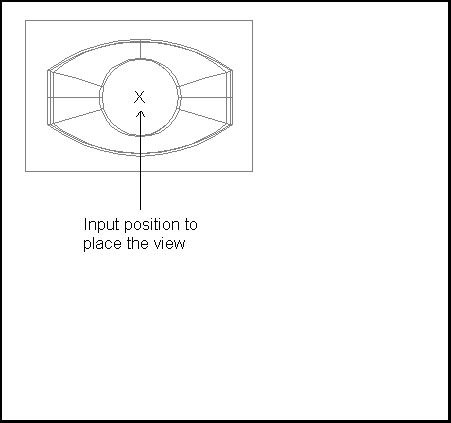

5. Klicken Sie in der Zeichnung auf die Stelle, an der die Ansicht eingefügt werden soll.



Anmerkung: Ausgeblendete Objekte im Modell werden nicht in der Ansicht gezeichnet.

Anmerkung: Vorgabemäßig ist die Ansicht von der Oberkante des Globalsystems nach unten gerichtet (entlang der -Z-Achse nach unten). Sie können dies ändern, indem Sie die Ansicht bearbeiten.

In dieser Beispielansicht können Sie eine Markierung sehen, die aus einem Kreis und zwei Linien besteht, die sich kreuzen. Dies kennzeichnet den Ursprung der Ansicht, der im Dialogfeld Ansicht ändern geändert werden kann.

Beim Erstellen einer Einzelansicht können Sie eine Ansicht relativ dazu erstellen, indem Sie Entwurf-Registerkarte > Ansicht-Gruppe > Relativ verwenden.
