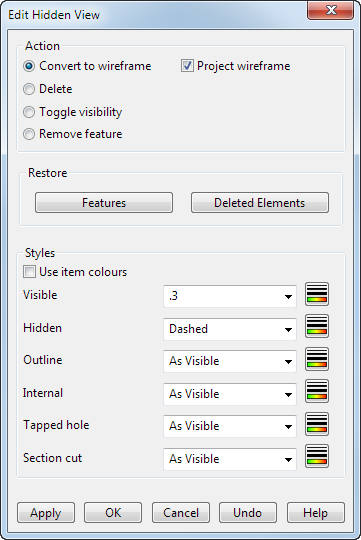

Verwenden Sie dieses Formular, um verdeckte und sichtbare Linien zu bearbeiten. Sie können ein Modell in der ausgewählten Ansicht mithilfe der mittleren Maustaste auch bearbeiten, während dieses Dialogfeld angezeigt wird.
Der Bereich Aktion beinhaltet Vorgänge, die Sie an ausgewählten verdeckten und sichtbaren Linien vom Ansichtsmodus ausführen können:
- Umwandeln in Drahtmodell — Dies wandelt die ausgewählten Linie ein Drahtmodell um.
- Löschen — Dies löscht die ausgewählten Linien aus der Ansicht.
- Sichtbarkeit ein-/ausschalten — Dies schaltet die Art der ausgewählten Linien von verborgen zu sichtbar oder von sichtbar zu verborgen um.
- Volumenmodell-Merkmal entfernen — Dies entfernt Volumenmodell-Merkmale dauerhaft aus der ausgewählten Ansicht mit verdeckten Kanten.
- Projiziere Drahtmodell – Wenn Sie die ausgewählten Linien in ein Drahtmodell umwandeln, projiziert diese Option das Drahtmodell auf der Ansichtsebene.
Merkmale — Dies zeigt sämtliche Merkmale erneut an, die in der Ansicht aufgrund der ausgewählten Detailoption Verdeckt im Formular Ansicht ändern verborgen waren.
Gelöschte Elemente — Wählen Sie diese Option aus, um jene Elemente in einer verdeckten Ansicht wiederherzustellen, die zuvor gelöscht wurden.
Mit den Optionen im Bereich Linienarten werden die Linienarten der sichtbaren und ausgeblendeten Linien festgelegt:
- Benutze Elementfarben – Wählen Sie diese Option aus, um die Farbe des Drahtmodells des Elements für die Linien zu verwenden.
- Sichtbare Linien — Wählen Sie die Art der sichtbaren Linien aus der Liste aus.
- Verdeckte Kanten — Dies wählt Sie die Art der verdeckten Linien aus der Liste aus.
- Umriss — Wählen Sie eine Linienart für die Außenkanten aus, die in der Ansicht mit verdeckten Kanten erkannt wurden, und wenden Sie diese an. Die Standardoption ist Als Sichtbar.
- Innenlinien — Wählen Sie die Linienart der Innenlinien aus der Liste aus. Eine Innenlinie ist eine Kante, die zwischen tangentenstetigen Flächen liegt.
- Gewindebohrung — Wählen Sie die Linienart für die Gewindebohrung aus der Liste aus.
Einzelheiten bezüglich der Gewindebohrung hängen vom Bohrungsmerkmal ab.
- Schnittansicht — Wählen Sie die Linienart für Schnittansichten aus der Liste aus.
Linienart einstellen – Klicken Sie, um die Stil-Symbolleiste anzuzeigen, mithilfe derer Sie die Linienart für die Ansicht mit verdeckten Kanten anpassen können.
Ausführen — Dies wendet vorgenommene Änderungen auf die Linien in der Ansicht an.
OK — Dies wendet die Änderungen auf die Linien in der Ansicht an und schließt das Formular.
Abbrechen — Dies schließt das Formular.
Zurücknehmen — Dies verwirft alle Änderungen in der Ansicht bis zu dem Zeitpunkt, an dem Sie das letzte Mal auf die Schaltfläche Ausführen geklickt haben.
