Verwenden Sie eine der folgenden Methoden, um eine Zeichnung zu ändern:
- Doppelklicken Sie auf die Zeichnung, um das Dialogfeld Zeichnung ändern anzuzeigen.
- Klicken Sie mit der rechten Maustaste auf einen freien Bereich in der Zeichnung, um das Kontextmenü Zeichnung anzuzeigen. Das Kontextmenü enthält die Standardoptionen wie Auswählen, Kopieren, Einfügen und Löschen sowie die folgenden Optionen:
Anmerkung: Wenn Sie versuchen, die Modellgeometrie in einer Zeichnungsansicht zu löschen, wird die Geometrie ausgeblendet und nicht aus dem Modell gelöscht.
Einfügen Spezial — Dies bringt die kopierte Geometrie an den Mauszeiger an und fügt diese erst dann ein, wenn Sie auf die Position klicken, an der Sie sie einfügen möchten.
Umwandeln – Zeigt das Dialogfeld Zeichnung umwandeln an. Diese Option exportiert eine 2D-Drahtmodelldarstellung einer Zeichnung in eine Ansicht oder in ein anderes Modell. Die Zeichnung kann in ein geöffnetes Modell oder in ein neues Modell umgewandelt werden. Diese Option ist die bevorzugte alternative Methode zum Konvertieren von Ansichten in Zeichnungen innerhalb eines Modells. Legen Sie die Umwandeln-Einstellungen unter Zeichnungserstellung > Ansichten > Seite Allgemein im Dialogfeld Optionen fest.
Aktualisieren – Aktualisieren Sie alle abgelaufenen Ansichten auf der Zeichnung.
Alle Zeichnungen aktualisieren — Aktualisieren Sie alle abgelaufenen Ansichten im Modell.

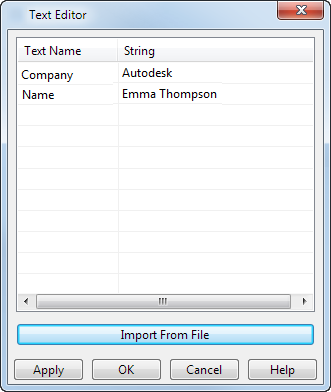

Text ändern — Wählen Sie diese Option aus, um das Formular Texteditor zu öffnen. Dieses Fenster beinhaltet die Textnamen und die Zeichenketten, die Teil der Zeichnung sind.
Verwenden Sie dieses Dialogfeld zum Ändern der Zeichenfolgen in der Zeichnung mithilfe einer der folgenden Methoden:
- Geben Sie den Text in die Spalte Zeichenkette im Formular ein. Klicken Sie auf Ausführen, um den Austausch vorzunehmen.
- Wenden Sie die Schaltfläche Von Datei einlesen an, um eine .csv-Datei zu importieren, die Ersetzungszeichenketten enthält. Das Format der Datei Textname, Zeichenkette ist wie folgt:
Name_1,Ersetzungszeichenkette_1
Name_2,Ersetzungszeichenkette_2
Name_3,Ersetzungszeichenkette_3
