Der Assistent durchsucht den Komponentenkatalog nach Säulen, Buchsen, Manschetten und Schrauben, deren Länge und Durchmesser mit der ausgewählten Formenaufbaugröße und Plattendicke übereinstimmen.
Wenn der Assistent keine passenden Säulen, Buchsen, Manschetten oder Schrauben findet, werden benutzerdefinierte Bemaßungen verwendet. Wenn das der Fall ist, Sie aber lieber standardmäßige Komponentenbemaßungen verwenden möchten, können Sie eine oder beide der folgenden Methoden versuchen:
- Klicken Sie auf Zurück, und ändern Sie die Wandstärke der Platten, die Bemaßungen der Platten oder, in manchen Fällen, auch die Größe des Formenaufbaus.
- Klicken Sie auf Abmessungen, und ändern Sie die Bemaßungen der Bauteile entsprechend.

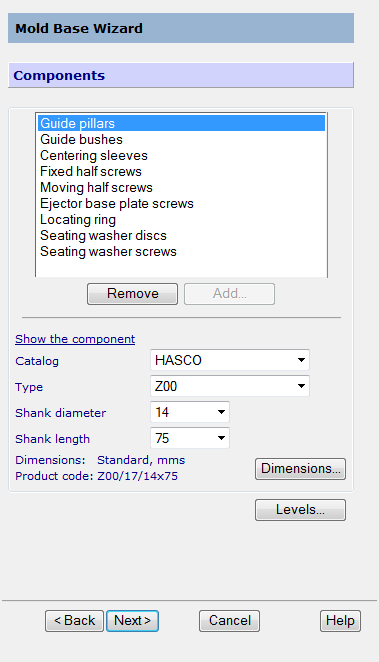

Auf dieser Seite werden die Bemaßungen der aufgeführten Komponenten, die in diesem Formenaufbau verwendet werden, festgelegt.
- Wählen Sie die erforderlichen Komponenten aus der Liste, und legen Sie ihre Größen fest.
Entfernen – Entfernt die ausgewählte Komponente aus der Liste.
Hinzufügen – Alle entfernten Komponenten können wieder hinzugefügt werden, indem Sie auf die Schaltfläche Hinzufügen klicken und die Komponente aus dem angezeigten Dialogfeld auswählen.
- Klicken Sie auf Komponente einblenden, um das Fenster zu erweitern und ein Diagramm anzuzeigen, das ein Bild der Komponente sowie deren Bemaßungen enthält. Sie können das Bild wieder ausblenden, indem Sie auf die Option Komponente ausblenden klicken.
- Klicken Sie auf Ebenen, um die Ebene für jede Komponente des Formenaufbaus festzulegen.
- Klicken Sie auf Weiter, um die dritte Seite des Formenaufbau-Assistenten anzuzeigen.
