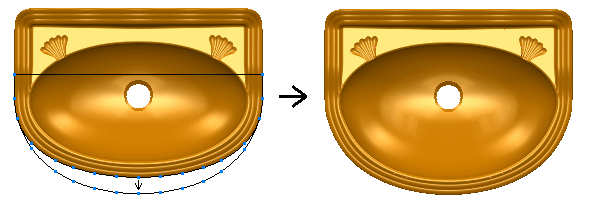

Mit Morphing können Sie eine Gruppe von Oberflächen in eine andere Form bringen.
Alle Details der Oberfläche, wie Verrundungen und Begrenzungen, bleiben erhalten, auch wenn die Form komplett geändert wird.
Für das Morphen gibt es zahlreiche Anwendungen:
- Hinzufügen von Formschrägen zu einem Modell
- Korrigieren von Verformungen, die während des Fertigungsprozesses auftreten, z. B. Wannen und Rückfederungen
- Hinzufügen von Konstruktionsmerkmalen
- Lokale Änderungen wie das Schließen einer Lücke
- Schuhkonstruktion; Aufwickeln einer Sohle auf eine neue Größe
- Vornehmen von kreativen und ästhetischen Änderungen an einem Modell, damit vorhandene Modelle optimiert und modernisiert werden können
Dies kann gesteuert werden, indem Punkte, Kurven oder Oberflächen um das Modell herum verwendet werden. Die besten Ergebnisse erhalten Sie, wenn Sie Morphen für kleine Modifizierungen anstatt umfangreicher Änderungen an der Form verwenden.
Anmerkung: Für die Morphen-Funktion für Punkte, Kurven und Oberflächen wurde ein Patent eingereicht. Schwebende Patentanmeldung: GB2401213 Altering a CAD model.
So erstellen Sie ein Flächen-Morphen
- Wählen Sie die Oberflächen aus, die Sie morphen möchten.
- Wählen Sie Ändern-Registerkarte > Morphen-Gruppe > Alle aus, um das Dialogfeld Flächen-Morphen anzuzeigen.
- Wählen Sie im Dialogfeld die entsprechende Registerkarte aus, um das Morphen festzulegen. Verwenden Sie eines der vier Morphen-Verfahren:
- Einzelpunkt
- Punkt/Ebene
- Zwei Kurven
- Zwei Flächen
