Seite Auswahl des Hinterschnittbereichs

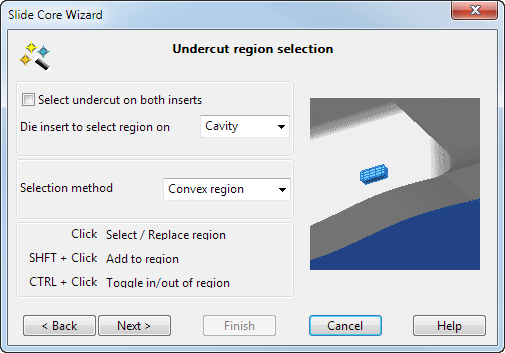

Verwenden Sie diese Seite, um den Hinterschnittbereich der Formeinsätze auszuwählen.

1. Klicken Sie auf Hinterschnitt an beiden Einsätzen wählen, wenn der Hinterschnittbereich wie in über die Trennlinie hinaus reicht.



2. Verwenden Sie Gesenkeinsatz, auf dem Bereich gewählt wird, um den Formeinsatz auszuwählen, auf dem sich der Hinterschnitt befindet.

   Wenn der Hinterschnitt über die Trennlinie hinaus reicht, müssen Sie den Hinterschnittbereich in den Formeinsätzen des Kerns und des Gesenks auswählen.

   Wenn Sie ein vorhandenes Kontaktprofil verwenden, müssen Sie keinen Hinterschnittbereich auswählen. Der Hinterschnittbereich wird automatisch unter Verwendung des Kontaktprofils ausgewählt. Wenn Sie jedoch einen Hinterschnitt auswählen, können Sie sicher sein, dass der korrekte Hinterschnitt vom Kontaktprofil bedeckt wird.

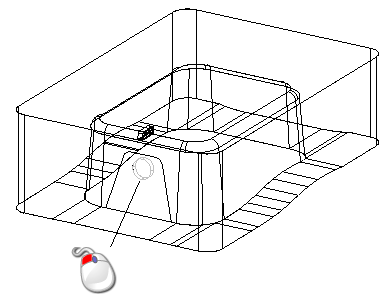

3. Wählen Sie den Hinterschnittbereich am Einsatz der Form aus.



4. Klicken Sie auf Weiter, um zur Seite Kontaktprofil zu wechseln.
