Verwenden Sie diese Seite, um das Kontaktprofil auszuwählen oder automatisch zu generieren.
Schieberkern-Entformungswinkel – Geben Sie den Entformungswinkel
ein:
Verfahren – Wenn Sie ein Verfahren auswählen, ändern sich die Optionen auf der Seite Assistent:
- Automatische Erstellung – Diese Methode ist nur verfügbar, wenn ein Hinterschnittbereich ausgewählt ist.
Wenn diese Option ausgewählt ist, stehen die folgenden Optionen im Assistenten zur Verfügung.
Ein grobes Kontaktprofil mit gepunkteten Linien wird als optische Hilfe gezeichnet. Dadurch erhalten Sie eine Vorstellung davon, wie das tatsächliche Kontaktprofil unter Verwendung der Werte im Assistenten aussehen wird.
Wenn Sie die Werte ändern, ändert sich auch die Größe des groben Kontaktprofils
.

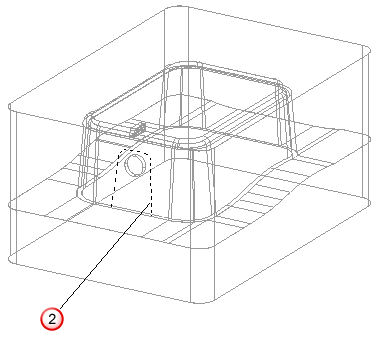

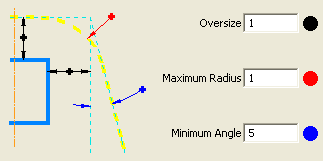

- Übermaß – Abstand vom Hinterschnittbereich.
- Maximalradius – Maximaler Verrundungsradius an den Ecken des Kontaktprofils.
- Minimaler Winkel – Minimaler Winkel an den Seiten des Kontaktprofils.
Ein Kontaktprofil wird automatisch anhand der Werte erstellt, die im Assistenten eingegeben wurden.
- Vorschau – Klicken Sie auf diese Option, um zu sehen, wie das Kontaktprofil im Modell aussehen wird.

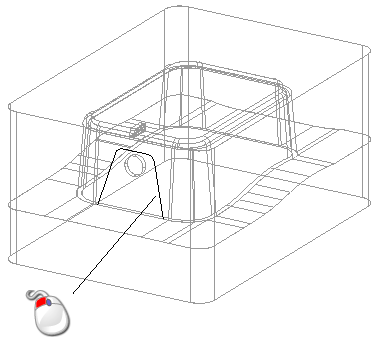

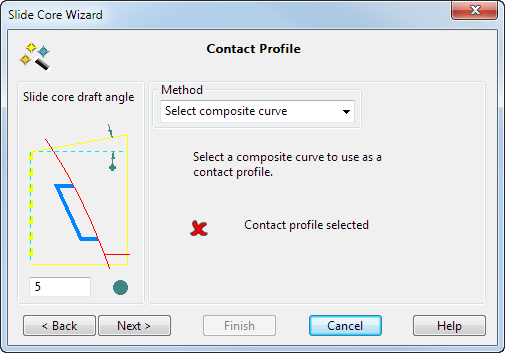

- Zusammengesetzte Kurve wählen – Wenn dieses Verfahren ausgewählt wird, können Sie eine vorhandene zusammengesetzte Kurve auswählen.
Die zusammengesetzte Kurve muss sich nicht auf dem Formeinsatz befinden. Der Assistent projiziert sie auf den Formeinsatz entlang der Z-Achse, um das Kontaktprofil zu erstellen.
Weiter – Klicken Sie auf die Schaltfläche Weiter, um zur Seite Optionen zum Schieberkern zu gelangen.
