Sie können eine Schnittansicht erstellen, um einen Querschnitt eines Modells mit oder ohne Hintergrunddetails anzuzeigen.
Auf das Tintenglasmodell unten wurde beispielsweise eine vertikale Linie angewendet:

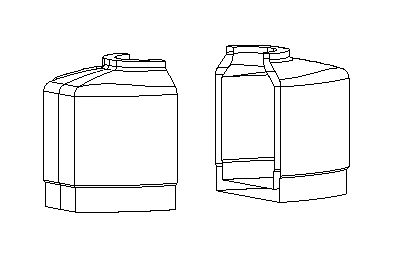

Wenn Sie entlang dieser Linie schneiden, entstehen die beiden unten dargestellten Teile:
Die Kanten der Stücke entlang des Schnitts dienen zum Definieren von Schnittansichten.

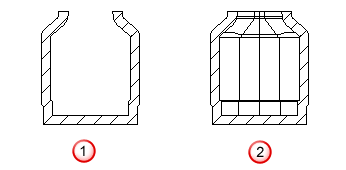

Die folgenden Schnittansichten zeigen die Optionen zum Erstellen von Ansichten mit oder ohne Hintergrunddetails:
Ohne Hintergrunddetails
Mit Hintergrunddetails
Die Linie, die zum Schneiden des Modells für die Definition einer Schnittansicht verwendet wird, wird Schnittlinie genannt.
Sie können mehr als eine Schnittansicht in einer Zeichnung verwenden. Um zu kennzeichnen, welche Schnittlinie zu einer Schnittansicht gehört, wird oben und unten an der Linie ein Buchstabe platziert, und unter der Schnittansicht wird das Wort SCHNITT, gefolgt von den Buchstaben, angezeigt.
Über den verdeckten und den Schnittansichten wird ein Warnkreuz angezeigt, wenn diese aktualisiert werden müssen, da Änderungen am Modell vorgenommen wurden. Die Anzeige von Kreuzen kann deaktiviert werden, indem Sie den folgenden Befehl verwenden:
view_options mark_updated off
Legen Sie die Einstellungen für Schnittansichten und Maßtext, der auf Schnittansichten angezeigt wird, über Datei > Optionen > Anwendungsoptionen > Drafting > Ansichten > Seite Schnitt fest.
