Teilschnitte erstellen

Ein Teilschnitt erlaubt es Ihnen, den Schnitt von Bohrungen, die ansonsten verdeckt wäre, zu sehen. Sie können auch Teilschnitte von Bohrungsmustern erstellen.

So erstellen Sie eine Teilschnittansicht

1. Erstellen Sie ein Modell ähnlich dem folgenden:



2. Erstellen Sie eine dazugehörige Zeichnung.
3. Fügen Sie der Zeichnung eine Ansicht und eine relative Ansicht hinzu.
4. Klicken Sie mit der rechten Maustaste auf die relative Ansicht, und wählen Sie Teilschnitte aus dem Kontextmenü aus. Das Dialogfeld Teilschnitte wird angezeigt.
   Anmerkung: Die Teilschnitte-Option ist im Kontextmenü für nicht orthogonale Ansichten des Modells nicht verfügbar.
5. Wählen Sie ein Bohrungsmerkmal aus, und klicken Sie auf 3D-Element hinzufügen. Das Merkmal wird der Liste Teilschnitt-Merkmale hinzugefügt.
6. Wiederholen Sie Schritt 5, wenn Sie weitere Merkmale zur Liste Teilschnitt-Merkmale hinzufügen möchten.
7. Klicken Sie auf OK.

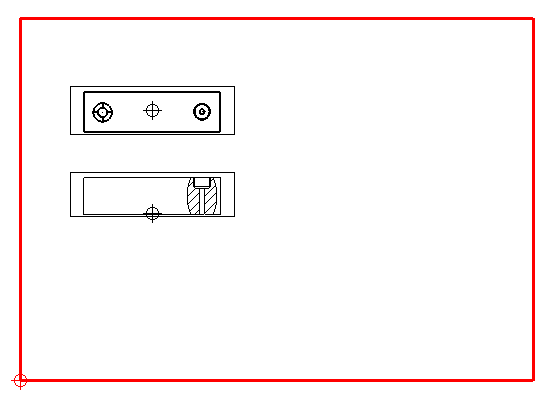

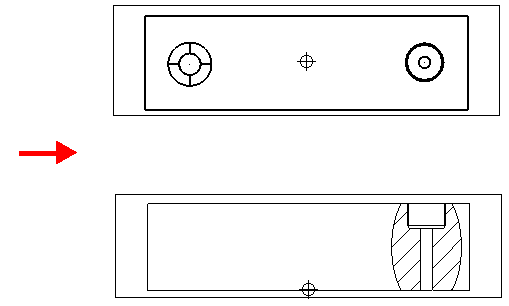

8. Klicken Sie mit der rechten Maustaste auf die relative Ansicht, und wählen Sie Ausblenden aus dem Kontextmenü Zeichnungsansicht aus. In der Ansicht werden die Bohrungen aus der Liste Teilschnitt-Merkmale angezeigt, und alle anderen Merkmale werden ausgeblendet:
