Smart Feature-Auswahl

Das Dialogfeld Smart Feature-Auswahl ähnelt dem Dialogfeld Smart Feature-Erkennung. Der Unterschied besteht darin, dass Sie hier Merkmale in einem Volumenmodell mit einer Historie erkennen und auswählen können.

Nutzen Sie den Baum, um:

1. Wählen Sie die Merkmalsart aus.
2. Legen Sie die Auswahlkriterien für die ausgewählten Merkmalsarten fest.
3. Ermitteln Sie die Merkmale im Volumenmodell, die mit den Art- und Auswahlkriterien übereinstimmen.

Im folgenden Beispiel wird gezeigt, wie Sie Merkmale in einem Volumenmodell mit festgelegten Bemaßungen auswählen können:

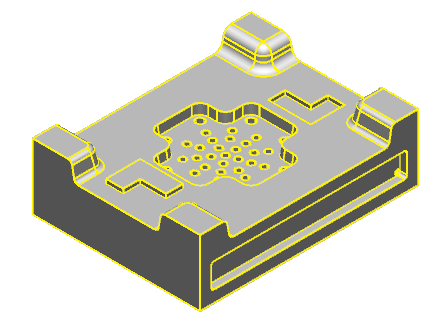

1. Wählen Sie ein Volumenmodell aus, z. B.:



   Anmerkung: Wenn kein Volumenmodell ausgewählt ist, wird standardmäßig das aktive Volumenmodell verwendet.
2. Klicken Sie auf Volumen-Werkzeuge-Registerkarte > Auswahl-Gruppe > Smart Feature, um das Dialogfeld Smart Feature-Auswahl anzuzeigen.
3. Wählen Sie:
   • , um nicht unterdrückte Volumenmodell-Merkmale in die Auswahl einzuschließen.
   • , um unterdrückte Volumenmodell-Merkmale in die Auswahl einzuschließen.
   • , um Fehler-unterdrückte Volumenmodell-Merkmale in die Auswahl einzuschließen.
   Anmerkung: Diese Schaltfläche wird nur angezeigt, wenn das Volumenmodell unterdrückte oder Fehler-unterdrückte Merkmale enthält.

   Wählen Sie eine Schaltfläche ab, um die angegebenen Merkmale auszuschließen.

4. Wählen Sie Verrundung als Merkmalsart aus.
5. Wählen Sie zunächst die Option Radius aus, geben Sie dann einen Wert von 4 ein, und wählen Sie aus der Dropdown-Liste aus.
6. Klicken Sie auf Prüfen.

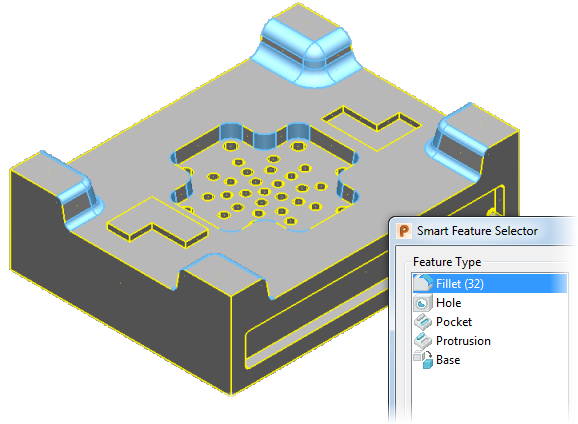

   • Die Anzahl jeder Merkmalsart, die mit den Kriterien übereinstimmt, wird im Dialogfeld angezeigt.
   • Die Merkmale werden im Modell hervorgehoben.



7. Klicken Sie auf OK, um die Merkmale auszuwählen und das Dialogfeld zu schließen.
