Sie können Multi-Abdruck-Elektroden erstellen, die als Elektroden mit mehreren Brennformen auf einem einzigen Rohteil definiert sind.

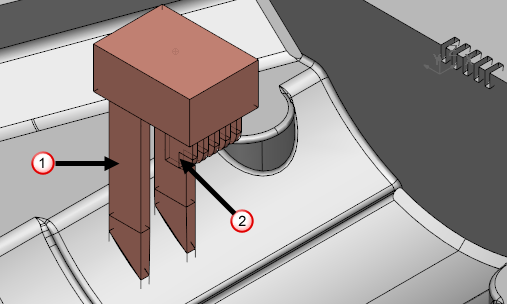

— Erste Brennform.
— Zweite Brennform.
Sie können eine Multi-Abdruck-Elektrode folgendermaßen erstellen:
- Wählen Sie eine Elektrode mit mehreren Brennformen aus.
- Klicken Sie auf Assistent-Registerkarte > Elektrode-Gruppe > Erstellen.

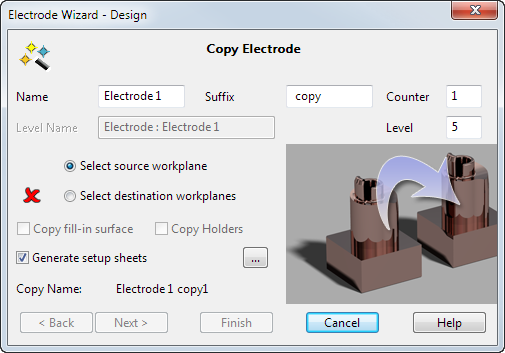

Die Seite Elektrode kopieren des Elektrodenassistenten wird angezeigt:

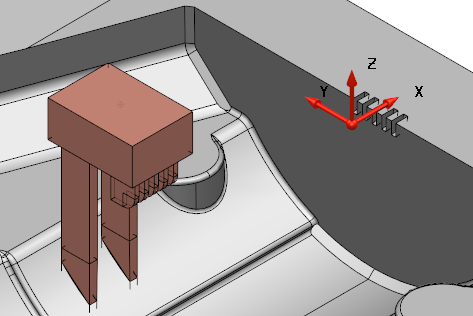

- Wählen Sie die Arbeitsebene der neuen Brennform auf dem Modell aus.
Das
ändert sich zu
.
- Wählen Sie die Arbeitsebene des neuen Brennbereichs auf dem Modell aus.
Das
ändert sich zu .

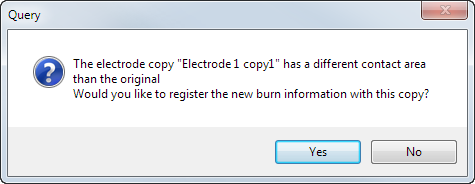

- Klicken Sie auf Beenden. Ein Mitteilungsfenster wird angezeigt.
- Klicken Sie auf Ja, um eine Multi-Abdruck-Elektrode zu erstellen und schließen Sie den Assistenten.

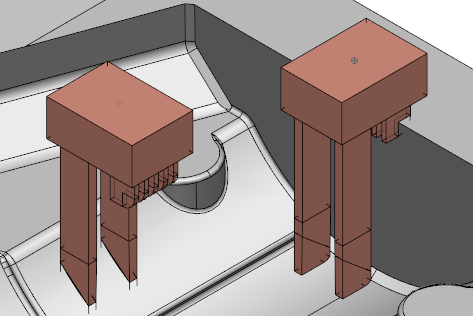

Die Kopie der Elektrode wird angelegt und wird im Baum als eine Multi-Abdruck-Elektrode durch ein Würfel-Symbol angezeigt.
- Wiederholen Sie diesen Vorgang für jede Brennform.
Wenn die Brennformen auf Ihrer Multi-Abdruck-Elektrode identisch sind, können Sie diese in eine Multi-Family-Elektrode umwandeln, bei der Sie verschiedene Untermaße für jede identische Brennform festlegen können.
