Aufwickel-Assistent - Erstellen einer Sehnenlängen-Aufwickelabbildung (Drahtmodell)

Verwenden Sie diese Seite um festzulegen, wie die Sehnen-Aufwicklung von dem Zielobjekt abgewickelt wird.

Anmerkung: Die Aufwicklungsabbildung ist ein 2D-Koordinatensystem für eine triangulierte Fläche. Dies wird als schwarz-weißer Schachbretteffekt auf dem Zielobjekt angezeigt.

Verzerrung verringern — Damit können Sie auswählen, wo die Verzerrung verringert werden soll, die durch den Aufwickelvorgang verursacht wurde. Wählen Sie eine der folgenden Optionen aus:

• Strahlenförmig
• Entlang Arbeitsebene-X-Achse
• Entlang Arbeitsebene-Y-Achse
• Global

Weitere Informationen zu diesen Optionen finden Sie unter Aufwickel-Assistent – Erstellen der Sehnenlängen-Aufwickelabbildung im Abschnitt Oberflächenmodellerstellung.

Aufwickelgenauigkeit — Bewegen Sie den Schieberegler, um die Genauigkeit der Aufwickelabbildung einzustellen, um Verzerrungen gegebenenfalls zu reduzieren. Höher erzeugt die beste Aufwicklungsqualität, jedoch benötigt die Aufwicklungsabbildung mehr Zeit für die Erstellung. Die Standardposition ist Senkrecht.

Aufwickelsteifigkeit" — Bewegen Sie den Schieberegler, um den Aufwickelwinkel einzustellen. Maximum Steifigkeit verkleinert die Aufwickelwinkel und bewahrt große Aufwickel-Abbildungsbereiche. Minimum Steifigkeit vergrößert den Aufwickelwinkel der Aufwickelabbildung, um ein größere Krümmung zu erreichen. Die Standardposition ist Senkrecht.

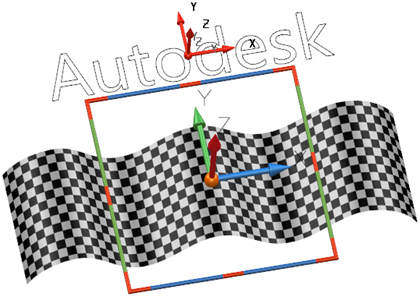

Vorschau — Klicken Sie auf diese Schaltfläche, um die Aufwickelabbildung auf der Zielfläche oder dem Volumenmodell anzuzeigen, damit das Ergebnis der Aufwicklung verdeutlicht werden kann. Um etwaige Verzerrungen anzuzeigen, wird das Ergebnis als Schachbrettmuster angezeigt:

Weiter – Die Seite Anordnung beim Aufwickeln des Aufwickel-Assistenten wird angezeigt.
