Aufwickel-Assistent - Anordnung beim Aufwickeln (Drahtmodell)

Verwenden Sie diese Seite, um die Position des Drahtmodells mithilfe der Schieberegler anzupassen.

Das Drahtmodell-Aufwickelobjekt wird auf die Zielebene oder das Zielvolumenmodell projiziert. Das projizierte Bild verändert sich, wenn Sie die Schieberegler verschieben. Die Werte stelllen Proportionen des Projektionsraums dar.

Tipp: Verwenden Sie für Feineinstellungen der Schieberegler die Pfeiltasten auf der Tastatur oder das Mausrad.

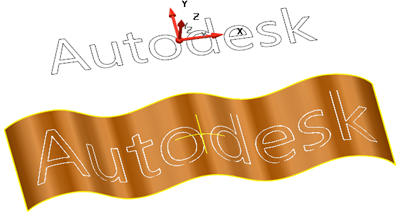

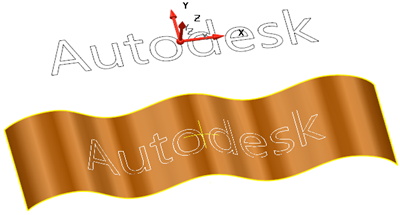

Wahre Größe - Wählen Sie diese Option aus, um das Seitenverhältnis und die Größe des Drahtmodells beizubehalten.

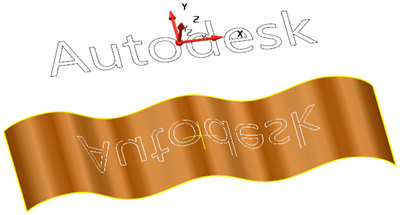

Spiegeln in Breite:

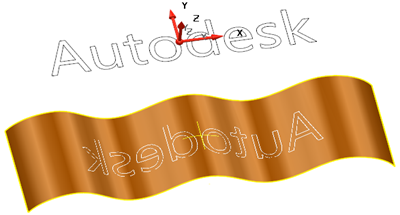

Spiegeln in Höhe:

Breitenversatz - Versetzt das Drahtmodell entlang der Breite.

Größe - Skaliert das Drahtmodell in alle Richtungen.

Höhenversatz - Versetzt das Drahtmodell entlang der Höhe.

Seitenverhältnis - Skaliert nur die Höhe des Drahtmodells.

Drehung - Verwenden Sie den Schieberegler, um das Drahtmodell zu drehen oder geben Sie den Drehwinkel in das Feld ein.

Weiter – Zeigt die Seite Drahtmodell aufwickeln des Aufwickel-Assistenten an.
