Seite Bitte Formeinsätze kennzeichnen – Schieberkern

Dieses Dialogfeld wird angezeigt, wenn Sie Schieberkern auf der Seite Auswerferseitentyp auswählen wählen .

Diese Seite des Assistenten wird in den folgenden Fällen übersprungen:

• Die Seite Bitte Formeinsätze kennzeichnen wird im Assistenten übersprungen, wenn die beiden Einsätze ausgewählt werden können und es im Modell keine Schieberkern-Merkmale gibt.
• Sie besitzen Volumenmodelle oder Komponenten mit der Bezeichnung DW_CORE und DW_CAVITY im Modell. Diese Volumenmodelle werden automatisch ausgewählt, sofern sie nicht ausgeblendet wurden oder sich auf einer Ebene befinden, die deaktiviert ist. (Volumenmodelle mit diesen Namen werden automatisch durch den Formtrenn-Assistenten erstellt, wenn diese in Toolmaker bearbeitet wurden.)

Verwenden Sie diese Seite, um die Einsätze für die Kern- und Formhalteplatten auszuwählen. Es stehen die folgenden Optionen zur Verfügung:

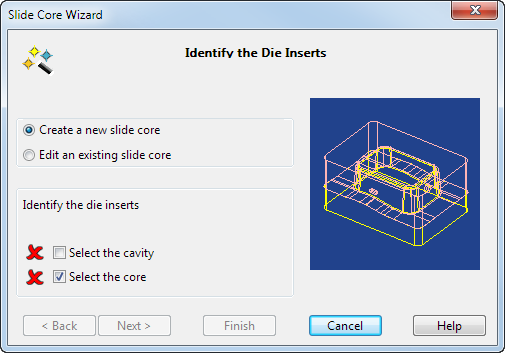

• Neuen Schieberkern erstellen:
  1. Wählen Sie die Option Neuen Schieberkern erstellen aus.
  2. Klicken Sie auf Bitte Auswerferseite wählen, um einen Formeinsatz für die Kernhalteplatte auszuwählen.

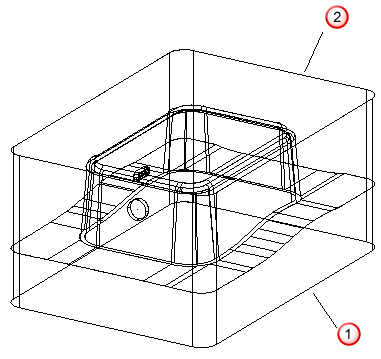

  3. Wählen Sie den Kern auf dem Volumenmodell aus .
  4. Klicken Sie auf Bitte Düsenseite wählen.
  5. Wählen Sie die Form auf dem Volumenmodell aus .



     Sie können zwei beliebige Volumenmodelle oder Komponenten auswählen, die durch eine gemeinsame Fläche miteinander verbunden sind.

     Bei Auswahl von Komponenten mit mehreren Instanzen wird das Dialogfeld Mehrfachobjekt-Komponente angezeigt.

  6. Klicken Sie auf Weiter, um zur Seite Auswahl Trennfläche zu navigieren.

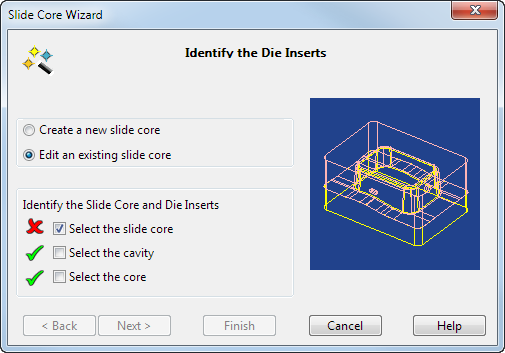

• Bestehenden Schieberkern ändern:
  1. Wählen Sie die Option Bestehenden Schieberkern ändern aus. Eine zusätzliche Option wird im Dialogfeld angezeigt:
  2. Wählen Sie Schieberkern auswählen. Diese Option ist verfügbar, wenn Sie für einen vorhandenen Schieberkern die Option Ändern ausgewählt haben.
  3. Wählen Sie ein Volumenmodell oder eine Komponente aus, die den vorhandenen Schieberkern darstellt. Wenn Sie einen Schieberkern zur Bearbeitung auswählen, ändert sich in .
  4. Klicken Sie auf Weiter, um zur Seite Auswahl Trennfläche zu navigieren.
