Seite Auswahl Trennfläche

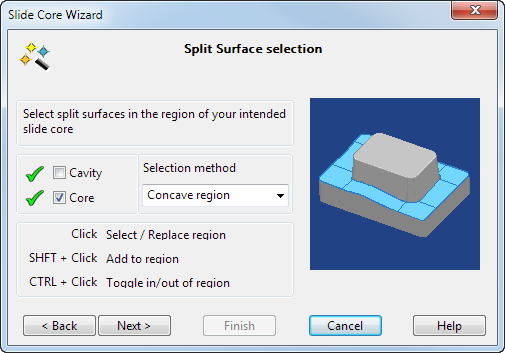

Verwenden Sie diese Seite, um die Trennfläche auf dem Formeinsatz für die Kern- und Formhalteplatten auszuwählen.

1. Wählen Sie Auswerferseite aus. Der Formeinsatz für diese Platte wird auf dem Bildschirm angezeigt, und der andere wird vorübergehend vom Bildschirm entfernt.

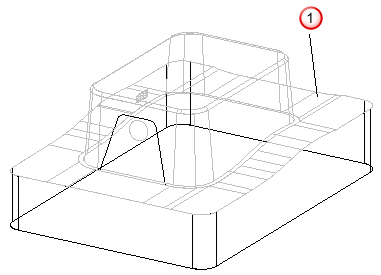

2. Wählen Sie die Trennflächen auf der Kernplatte aus.

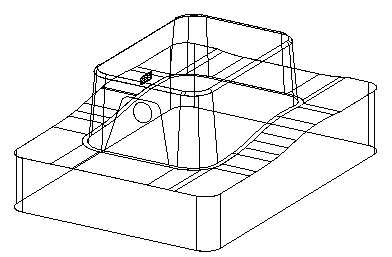

   Wenn Sie den Cursor über den Formeinsatz bewegen, werden Bereiche hervorgehoben . Dies sind die Bereiche, in denen Sie die Trennfläche auswählen können.



   • Wenn Sie auf einen hervorgehobenen Bereich klicken, wird er ausgewählt und ändert sich seine Farbe. Alle Bereiche, die bereits ausgewählt sind, werden von der Auswahl entfernt.
   • Es ist einfacher, die ausgewählten Bereiche im schattierten Modus anzuzeigen.
   • Sie können Bereiche mithilfe der UMSCHALTTASTE und der STRG-Taste zur aktuellen Auswahl hinzufügen oder aus dieser entfernen, wie im Assistenten gezeigt.
   • Zum Auswählen von Bereichen können Sie die Feldauswahl verwenden. Nur ganze Flächen innerhalb des Feldes werden ausgewählt, wodurch das Auswählen von Flächengruppen vereinfacht wird. Außerdem können Sie die Feldauswahl zusammen mit der UMSCHALTTASTE und der STRG-Taste verwenden, um Bereiche hinzuzufügen und zu entfernen.

   Die vier Optionen für das Auswahlverfahren bestimmen, welche Art von Bereich hervorgehoben wird:

   • Konkaver Bereich – Hebt konkave Bereiche auf dem Formeinsatz hervor.



   • Konvexer Bereich – Hebt konvexe Bereiche auf dem Formeinsatz hervor.



   • Stetiger Bereich – Wählt einen Bereich von Flächen aus, die tangentenstetig sind.
   • Einzelfläche - Hebt nur Einzelflächen hervor.

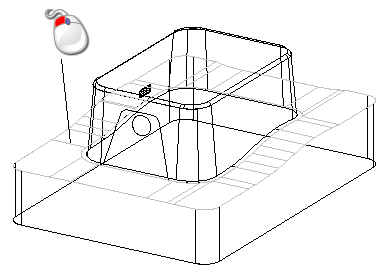

3. Wählen Sie die folgende Fläche mithilfe der Option Einzelfläche aus.

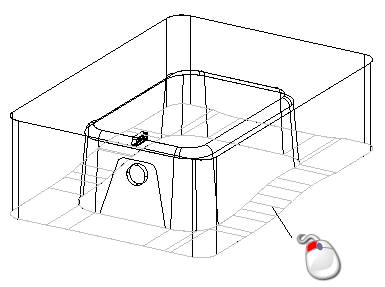

4. Wählen Sie das Gesenk und dann die Trennflächen auf diesem Formeinsatz aus. Sie können nun einen Teil der Trennflächen auswählen, anstatt alle auswählen zu müssen.



5. Klicken Sie auf Weiter, um zur Seite Auswahl des Hinterschnittbereichs zu navigieren.
