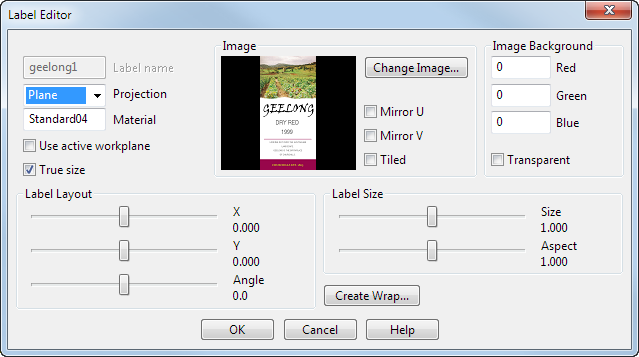

Wenn Sie ein Bild im Dialogfeld Rasterbildauswahl auswählen, wird das Bild als Aufdruck auf den ausgewählten Objekten angezeigt, und wird das Dialogfeld Aufdruck-Editor angezeigt.
Verwenden Sie die Optionen des Aufdruck-Editor-Dialogs, um Merkmale des Aufdrucks zu bearbeiten.
Sie können die folgenden Merkmale bearbeiten:
Aufdrucksname - Der Name des Aufdrucks.
Projektionsart — Dies bestimmt, wie der Aufdruck auf die Objekte projiziert wird. Wählen Sie die benötigte Projektionsart von der Dropdown-Liste aus:
- Zylinder — Dies projiziert den Aufdruck als Zylinder auf die Objekte.
Der Aufdruck wird entlang der vertikalen Achse des Bildschirms auf die Objekte angepasst. Er wird dann auf Objekte von dem diese umgebenden Begrenzungszylinder projiziert.
Vergewissern Sie sich, bevor Sie diese Option auswählen, dass die Objekte derart angezeigt werden, dass sich die vertikale Achse, an der Sie den Aufdruck anbringen möchten, mit der vertikalen Achse des Bildschirms deckt.
Anmerkung: Falls ein einzelner Regelzylinder ausgewählt wird, wird der Aufdruck ungeachtet seiner Ausrichtung auf ihn aufgebracht. - Ebene — Dies projiziert den Aufdruck als eine Ebene auf die Objekte.
Um den Aufdruck korrekt zu positionieren, betrachten Sie die Objekte auf dem Bildschirm so, dass Sie direkt auf den Bereich blicken, auf dem der Aufdruck platziert werden soll. Wählen Sie dann die Option Ebene aus. Falls diese Option bereits ausgewählt war, bevor Sie die Position der Objekte angepasst haben, wählen Sie diese erneut nach Anpassung der Position aus.
Anmerkung: Falls eine einzelne Regelflächenebene ausgewählt ist, wird der Aufdruck ungeachtet seiner Ausrichtung auf diese angepasst. - Bogen - Diese Option steht nur für ungetrimmte Oberflächen zur Verfügung. Bei der Projektion des Aufdrucks werden die Abstände entlang der Objekte verwendet.
- UV — Dieses projiziert den Aufdruck mithilfe des Parameterraum eines jeden Objekts.
Material - Zeigt das Material an, das von dem Aufdruck verwendet wird.
Aktive Arbeitsebene verwenden – Wählen Sie diese Option aus, um die aktive Arbeitsebene zum Positionieren und Auszurichten des Aufdrucks zu verwenden. Der Aufdruck wird im Ursprung der Arbeitsebene zentriert und seine vertikale Achse wird auf die Y-Achse der Arbeitsebene ausgerichtet.
Wahre Größe – Wählen Sie diese Option aus, um das Seitenverhältnis und das Verhältnis der zylindrischen und ebenen Aufdrucke basierend auf .tif-, .jpg- und .dmt-Dateien beizubehalten, wenn sie Längeneinheiten aufweisen. Wenn sie keine über keine Längeneinheiten verfügen, wird nur das Seitenverhältnis beibehalten.
Aufdruckanordnung — Passen Sie die Position des Aufdrucks mithilfe des Schiebers an. Die Werte stelllen Proportionen des Projektionsraums dar. Der Projektionsraum wird durch die jeweilige Option im Menü Projektion bestimmt.
- Verwenden Sie den Schieberegler X, um den Aufdruck in die X-Richtung zu verschieben
:
- Verwenden Sie den Schieberegler Y, um den Aufdruck in die Y-Richtung zu verschieben
:
- Verwenden Sie den Schieberegler Winkel, um den Aufdruck zu drehen:
Aufdruckgröße — Passen Sie die Aufdruckgröße mithilfe des Schiebers an. Die Werte stelllen Proportionen des Projektionsraums dar.
- Verwenden Sie den Schieberegler Größe, um den Aufdruck in alle Richtungen zu skalieren:
- Verwenden Sie den Schieberegler Seitenformat, um lediglich die Höhe des Aufdrucks zu verändern:
Rasterbild - Verwenden Sie die Optionen in diesem Bereich, um das Aufdrucksbild zu bearbeiten:
- Bild auswechseln — Klicken Sie auf diese Schaltfläche, um das Formular Rasterbildauswahl anzuzeigen, so dass Sie ein neues Rasterbild auswählen können.
- Spiegeln in U - Wählen Sie diese Option, um das Rasterbild entlang der U-Achse des Objekts zu spiegeln:
- Spiegeln in V - Wählen Sie diese Option, um das Rasterbild entlang der V-Achse des Objekts zu spiegeln:
- Kacheln - Verwenden Sie diese Option, um das Rasterbild zu wiederholen und zu kacheln, um so den gesamten Bereich der ausgewählten Objekte zu bedecken:
Bildhintergrund - Verwenden Sie diese Option, um die Farbe des Bildhintergrunds festzulegen:
- Rot, Grün, Blau — Verwenden Sie diese Werte, um die Farbe des Bildes, das als Hintergrund dient, zu spezifizieren. Sie können die Werte entweder eingeben oder auf eine Farbe auf dem Bild im Formular klicken.
- Transparent – Wählen Sie diese Option aus, damit die Hintergrundfarbe im Aufdruckbereich durchscheinend ist.
Aufwicklung... – Dadurch wird das Dialogfenster Erstellen der Sehnenlängenaufwicklung angezeigt, in dem Sie festlegen, wie der Aufdruck auf das ausgewählte Objekt angewendet wird.
OK - Klicken Sie auf diese Option, um die Änderungen am Aufdruck zu übernehmen und den Aufdruckauswahl-Dialog anzuzeigen.
