Eine relative Ansicht ist eine Projektion des Modells von der Seite einer vorhandenen Ansicht.
Die folgende Abbildung zeigt vier Ansichten relativ zur Ansicht der Oberseite des Modells, wobei ANSI/BSI-Projektionen verwendet werden:
So erstellen Sie eine relative Ansicht
- Vergewissern Sie sich, dass Sie eine Zeichnung mit mindestens einer Ansicht haben.
Wenn keine Zeichnung geöffnet ist, erstellen Sie eine Zeichnung, oder öffnen Sie eine vorhandene Zeichnung.
Wenn Sie noch keine Ansichten in Ihrer Zeichnung haben, erstellen Sie eine Einzelansicht.
- Klicken Sie auf Entformung-Registerkarte > Ansicht-Gruppe > Relativ.

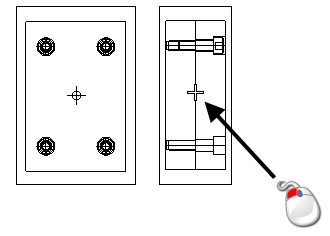

- Bewegen Sie den Cursor über eine Ansicht in der Zeichnung. Der Cursor ändert sich in einen Pfeil, um die Richtung der neuen Ansicht in Bezug zur bestehenden Ansicht anzugeben:
Wenn Sie die Maus in der Ansicht bewegen, ändert sich die Pfeilrichtung für die anderen relativen Ansichten.
Sie können eine isometrische Ansicht erstellen, indem Sie den Cursor über eine Ecke der Ansicht bewegen.
- Wenn der Pfeil die gewünschte Richtung anzeigt, klicken Sie mit der Maus. Die neue relative Ansicht wird auf der angegebenen Seite angezeigt, sodass Sie sie positionieren können.
Die Seite der angezeigten Ansicht hängt davon ab, ob die Option ANSI/BSI-Projektion unter Ansichten-Optionen > Seite Allgemein des Dialogfelds Optionen ausgewählt wurde.
- Klicken Sie auf die Zeichnung, um die neue Ansicht zu positionieren und zu erstellen.
Die neue Ansicht wird in der Regel neben der Kante der Ansicht erstellt, in der die Projektion vorgenommen wurde:
