Sie können eine Gruppe von Oberflächen erweitern, indem Sie eine neue Oberfläche erstellen, die entlang einer gemeinsamen Kante tangential zu den anderen Oberflächen verläuft.
- Richten Sie die Flächennormalen Ihrer Oberflächen aus.
Im Allgemeinen sollten Sie die Flächennormalen immer so beibehalten, dass sie vom Material her nach außen zeigen.
Stellen Sie sicher, dass die Außenseite von zwei aneinander angrenzenden Flächen übereinstimmen, indem Sie die Flächennormalen umkehren, falls dies erforderlich ist.
Die Flächennormalen der Oberflächen bestimmen die Richtung der verlängerten Oberfläche.

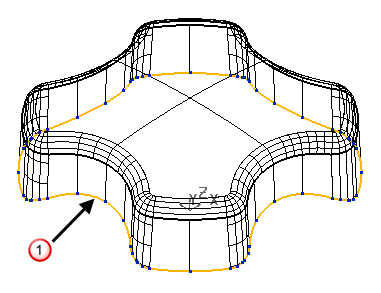

- Erstellen Sie aus den Kanten Ihrer Oberflächen eine zusammengesetzte Kurve
.
Bei der Erstellung einer zusammengesetzten Kurve aus einer Oberfläche werden die Tangentendaten der Oberfläche mit der Definition der zusammengesetzten Kurve gespeichert.
- Wählen Sie die zusammengesetzte Kurve aus.
- Klicken Sie auf Oberfläche-Registerkarte > Fertigung-Gruppe > Verlängern.
- Verwenden Sie das Dialogfeld Flächenverlängerung, um die Oberfläche zu verlängern.
