Sie können eine einzelne Verrundung mit einer Ecke in eine Gehrung ändern oder sie in der Ecke runder machen.
In einem Bereich, in dem viele Verrundungen zusammenlaufen, können Sie eine Gehrung oder eine glatte n-seitige Eckenfläche erstellen.
- Klicken Sie auf Fläche-Registerkarte > Fertigung-Gruppe > Verrundung > Ecke verrunden, um das Dialogfeld Verrundungsecke ändern anzuzeigen.

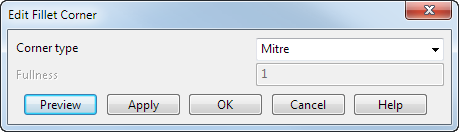

- Verwenden Sie das Dialogfeld zum Bearbeiten der Ecke der Verrundung:
Eckenrundung – Wählen Sie den Vorgang, den Sie auf Eckenverrundungen anwenden möchten. Wählen Sie aus den folgenden Optionen aus:
- Gehrung – Erstellt gegehrte Ecken auf der ausgewählten Verrundung.

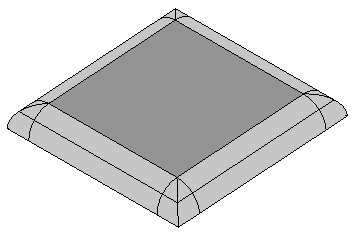

Das Bearbeiten der Ecken der folgenden Verrundung:

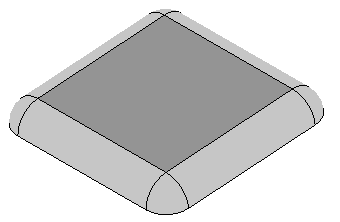

führt beispielsweise zu folgenden Ergebnissen:

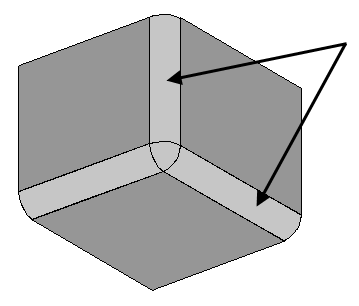

- Ausrunden – Rundet die Eckenverrundung aus. Wählen Sie die Verrundungen mit Ecken und diejenigen, die sich in die Eckenverrundungen verzweigen, aus:
Sie können mehrere Flächen auswählen, die Verrundungen mit Ecken enthalten.
Geben Sie ggf. eine Zahl in das Feld Völligkeit ein.
- Eckenverrundung an N-Seiten – In einem Bereich, in dem viele Verrundungen zusammenlaufen, können mit dieser Option die Verrundungen wieder gestutzt werden, sodass ein n-seitiges Loch entsteht, und das Loch automatisch mit einer glatten Fläche gefüllt werden.
Das Bearbeiten der Ecken der folgenden Verrundung:
führt beispielsweise zu folgenden Ergebnissen:
- Vorschau – Zeigt die bearbeiteten Eckenverrundungen mithilfe der aktuellen Einstellungen im Dialogfeld an. Sie können die Einstellungen im Dialogfeld und auf den ausgewählten Flächen ändern, bis das Ergebnis der Vorschau Ihren Vorstellungen entspricht.
- Ausführen – Die Ecken werden bearbeitet.
- Gehrung – Erstellt gegehrte Ecken auf der ausgewählten Verrundung.
- Klicken Sie auf OK, um die Änderungen zu speichern und den Dialog zu schließen.
