Skizzieren unabhängiger Träger auf Fertigbetonplattenbaugruppen von Trägerdecken

Fügen Sie Gitterträger manuell Trägerdeckenbaugruppen hinzu.

So fügen Sie unabhängige Gitterträger hinzu

1. Klicken Sie auf Registerkarte Tragwerk Registerkarte Arbeitsebene (Festlegen).
2. Wählen Sie im Dialogfeld Arbeitsebene Ebene auswählen aus und klicken Sie auf OK.
3. Wählen Sie die untere Fläche der Trägerdeckenbaugruppe aus, um die Arbeitsebene festzulegen.
4. Klicken Sie auf Registerkarte Tragwerk Registerkarte Modell Dropdown-Liste Bauteil (Bauteil platzieren).
5. Wählen Sie in der Typenwahl oben in der Eigenschaftenpalette Trägerdecke – Gitterträger aus.

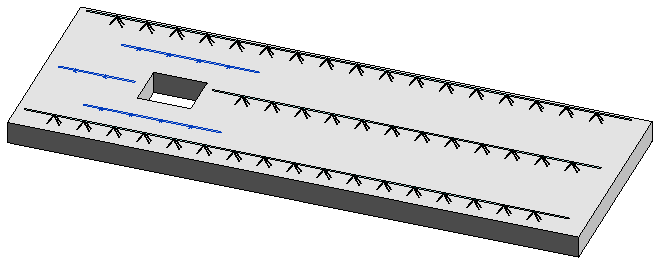

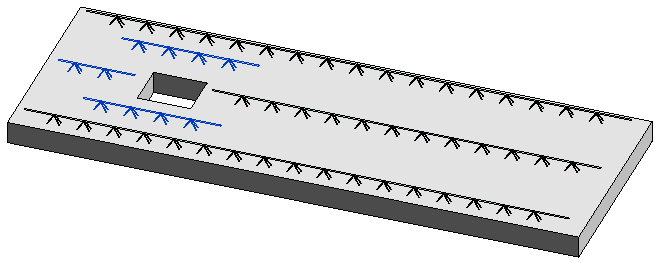

6. Skizzieren Sie weitere Elemente auf einer Trägerdecke, indem Sie auf die Anfangs- und Endpunkte klicken.

7. Ändern Sie bei Bedarf in der Eigenschaftenpalette unter Abhängigkeiten den Parameter Versatz, um die Versätze der ursprünglichen Elemente aus der Plattenbaugruppe anzupassen.

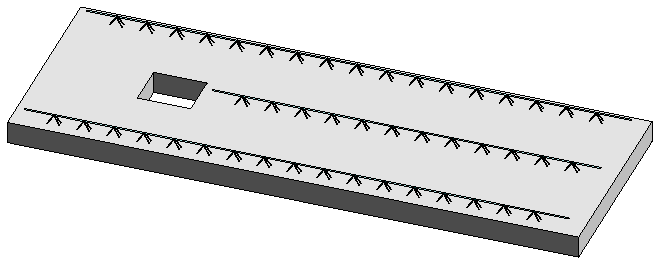

Wenn Sie Elemente auf einer Trägerdeckenbaugruppe so skizzieren, hängen diese nicht von den Bewehrungsregeln der Baugruppe ab. Wenn Sie die Bewehrungskonfiguration der Plattenbaugruppe ändern oder entfernen, bleiben diese unabhängigen Elemente an ihrer Position.

Tipp: Ersetzen Sie mithilfe des Werkzeugs (Einbauteile) fehlende Fachwerkbewehrungen, die möglicherweise in bearbeiteten Baugruppen verloren gegangen sind.
