Bewehrung

Platzieren Sie vordefinierte Biegeformen, oder skizzieren Sie benutzerdefinierte Bewehrung für Ihre Modellelemente aus Beton.

Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung (Bewehrung).
- Ändern | Platzieren Bewehrung Gruppe Platzierungsmethoden (An Basisbauteil ausdehnen)
- Ändern | Platzieren Bewehrung Gruppe Platzierungsmethoden (Mit zwei Punkten)
- Registerkarte Ändern | Platzieren Bewehrung Gruppe Platzierungsmethoden (Bewehrung skizzieren)
- Registerkarte Ändern | Platzieren Bewehrung Gruppe Platzierungsmethoden (Freiformbewehrung)

Themen in diesem Abschnitt

Bewehrung

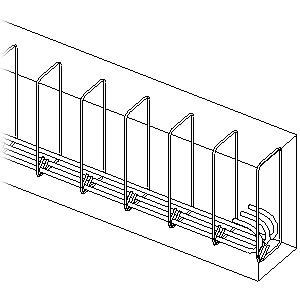

Mithilfe der Bewehrungswerkzeuge können Sie Bewehrungselemente wie Bewehrung, Bewehrungsstäbe oder Bewehrungsmatten in hierfür geeignete Basisbauteile wie Träger, Stützen, tragende Geschossdecken oder Fundamente aus Beton einfügen.
Bewehrung für Betonteile
Bei Betonteilen, die aus Flächenelementen (z. B. Wänden und Geschossdecken) erstellt wurden, ist eine Bewehrungsüberdeckung vorhanden, und diese Bauteile können Basisbauteile für Bewehrung, Bewehrungsverlegungen, Flächenbewehrung, lineare Bewehrung und Bewehrungsmatten sein.
Allgemeine Einstellungen für Bewehrung
Sie können Einstellungen für die Ermittlung passender Biegeformen durch Referenzieren von Haken und für die Anzeige unabhängiger Bewehrungselemente in Flächen- und linearer Bewehrung festlegen.
Platzieren von Bewehrung
Platzieren Sie einzelne Bewehrungsexemplare in gültigen Basisbauteilen.
Skizzieren von planaren Bewehrungen
Verwenden Sie die normalen Skizzierwerkzeuge für die manuelle Platzierung von Biegeformen in zulässigen Basisbauteilen.
Video: Detaillierung mit multiplanarer Bewehrung
Platzieren Sie multiplanare Bewehrungsgruppen und -exemplare in Ihrem Modell, um verschiedene Methoden der Bewehrung zu entwerfen und zu verwenden.
Skizzieren multiplanarer Bewehrung
Sie können mithilfe häufig verwendeter Skizzierwerkzeuge Biegeformen skizzieren, die in zwei Ebenen gebogen sind.
Erstellen von 3D-Standardbiegeformen mit Hakenausrichtung
Definieren Sie 3D-Biegeformen, indem Sie die Haken an den Enden der Stäbe drehen. Platzieren Sie die Bewehrung mit gedrehten 3D-Haken, oder drehen Sie die Haken der vorhandenen Stäbe.
Anpassen der Sichtbarkeit für Bewehrung und Verbindungsmittel in einer Ansicht
Bewehrungselemente in einem Modell liegen innerhalb von Basisbauteilen. In Ansichten mit verdeckten Linien werden sie daher durch diese Basisbauteile verdeckt. Sie können für jede Ansicht in einem Projekt Überschreibungen festlegen, damit die Bewehrungskonstruktion dokumentiert werden kann.
Platzieren einer Bewehrungsverlegung
Fügen Sie eine lineare Bewehrungsgruppe in einer Schnittansicht eines Basisbauteils hinzu.
Freiformbewehrung
In diesem Abschnitt wird beschrieben, wie Sie Bewehrung und Bewehrungsverlegungen in Betonmodellierungselementen mit komplexer Geometrie platzieren können.
Definieren und Hinzufügen eines Bewehrungshakens
Nachdem Sie Bewehrung in einem Basisbauteil platziert haben, können Sie Bewehrungseigenschaften bearbeiten, um ihr Haken zuzuweisen.
Exemplareigenschaften für Bewehrungen
Überprüfen und ändern Sie die Parameter, mit denen die Exemplareigenschaften von Bewehrung definiert werden.
Typeneigenschaften für Bewehrungen
Überprüfen und ändern Sie die Parameter für die Typeneigenschaften von Bewehrungselementen.
Eigenschaften von Biegeformfamilien
Ändern einer Biegeformfamilie, um die OmniClass-Klassifizierung für alle Typen in Ihrem Modell zu definieren.

Übergeordnetes Thema: Bewehrung
