Fachwerkbinder

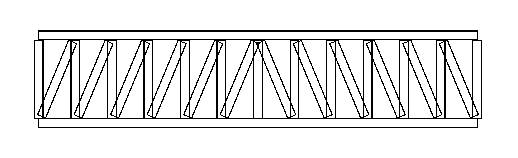

Alle Typen einer Fachwerkbinderfamilie weisen dasselbe Profillayout auf. In den einzelnen Typen werden andere Parameter definiert, z. B. die zum Modellieren der Gurte und Stege verwendeten Tragwerksfamilien.

Beim Skizzieren der Linie eines Fachwerkbinders werden Tragwerkselemente erstellt und auf den für die ausgewählte Familie festgelegten Layout-Linien platziert.

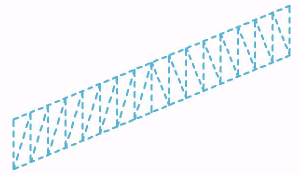

Wenn Sie den Mauszeiger im Zeichenbereich über einen Fachwerkbinder ziehen, wird das Fachwerkbinderelement in gestrichelten blauen Linien angezeigt. Wenn Sie auf eine dieser Linien klicken, wird das Fachwerkbinderelement angezeigt. Die Teilelemente, aus denen der Fachwerkbinder besteht, z. B. der Ober- oder Untergurt und die Stege, können einzeln ausgewählt werden.

Tragwerkselemente werden entlang diesen Layout-Linien erstellt. Die Tragwerkselemente in der Fachwerkbinder-Layout-Familie können ausgewählt und definiert werden. Für verschiedene Typen in der derselben Familie können unterschiedliche voreingestellte Skelettbaufamilien mit demselben geometrischen Layout verwendet werden.

Anmerkung: Die Sichtbarkeit und Grafiken des Fachwerkbinderelements werden durch die Tragwerkselemente gesteuert, aus denen das Fachwerkbinderelement besteht.

Die zum Gitterträgertyp gehörigen Tragwerkselemente werden in das geometrische Layout einbezogen. Die Größe dieser Elemente kann geändert werden; dabei stehen jedoch nur die innerhalb der betreffenden Fachwerkbinderfamilie verfügbaren Größen zur Auswahl.
