Ejercicio 4: finalización de la pieza

En este ejercicio añadirá los parámetros finales de tamaño y del modelo que permitirán modificar la geometría de la pieza en Autodesk Civil 3D.

Este ejercicio es la continuación de Ejercicio 3: definición de la geometría de la caja del depósito.

1. Continúe a partir del ejercicio anterior en el entorno del Generador de piezas. Haga clic en la ficha Ver grupo Vistas Isométrica SO. A continuación, vinculará los Parámetros de tamaño que estarán disponibles en Autodesk Civil 3D con las dimensiones reales de la sección superior. Esta vista facilita la realización de los siguientes pasos.
2. Haga clic con el botón derecho en Parámetros de tamaño Editar configuración. Haga clic en el botón Nuevo en la parte superior del cuadro de diálogo Editar tamaños de piezas. Aparece el cuadro de diálogo Nuevo parámetro.
3. Haga clic en Frame Height y en Aceptar. Se añade el parámetro Frame Height (SFH).
4. Desplácese hacia la derecha, hasta que vea la columna SFH. En la columna SFH haga clic en Constante y cámbielo a Lista. Haga clic en el botón de flecha desplegable situado junto a Configuración de parámetro y seleccione Valores. Se muestran los valores de los parámetros.
5. Haga clic en la celda de valor de la columna SFH y, a continuación, haga clic en el botón Editar. Añada los valores 8, 12 y 16 a la lista y haga clic en Aceptar. Defina el valor de SFH como 8. Ahora este parámetro estará disponible como tres tamaños en Autodesk Civil 3D.
6. Haga clic en Aceptar. Haga clic en Guardar familia de piezas. De esta forma se actualizan los Parámetros del modelo para incluir los Parámetros de tamaño.
7. Haga clic con el botón derecho en Parámetros de tamaño y, a continuación, haga clic en Editar valores. Defina los siguientes valores:
   • SBSL: 120
   • SBSW: 60
   • SFL: 108
   • SFW: 48
   • SBSH: 48

   En la barra de herramientas del cuadro de diálogo Editar tamaños de piezas, haga clic en el botón Actualizar modelo. Haga clic en Aceptar. Así se actualizan los valores de los parámetros del modelo para coincidir con los parámetros de tamaño.

8. Haga clic con el botón derecho en Parámetros del modelo y, a continuación, haga clic en Editar. Defina el valor de LenB1 como SFH. Haga clic en Cerrar. LenB1 es la dimensión que representa la profundidad de la extrusión del marco exterior.

9. Amplíe Modificadores. Haga clic con el botón derecho en Box y desactive la visibilidad. Active la visibilidad de Box Outside y Box Inside. De esta forma se muestran los modificadores adecuados para la acotación.
10. Haga clic con el botón derecho en Dimensiones de modelo y, a continuación, haga clic en Añadir distancia. Haga clic en la extrusión del prisma exterior en el dibujo y, a continuación, haga clic en una ubicación para la dimensión.


    Se crea la dimensión LenB3.


11. Repita este paso en la extrusión del prisma interior.


    Se crea la dimensión LenB4.


12. Haga clic con el botón derecho en Parámetros del modelo, haga clic en Editar y defina la ecuación de LenB3 como LenB4 + FTh (grosor de suelo). En el cuadro de diálogo Parámetros del modelo todavía mostrado, defina el valor de FTh como 4. LenB3 es la longitud de la extrusión Box Outside, que se define como la longitud de la extrusión Box Inside más el grosor del suelo.
13. Cree en la dimensión LenB4 la ecuación SRS-SFH (altura de cerco a sumidero - altura del marco). Cambie el valor de SRS a 48.
14. Cree en SBSH la ecuación LenB1+LenB3. Haga clic en Cerrar. SBSH es el parámetro Structure Height.
    Nota:

    Este parámetro será visible en Autodesk Civil 3D, pero el usuario no lo podrá editar. Es importante que este parámetro no dé como resultado un valor de cero. Si lo hace, la pieza no se mostrará en Autodesk Civil 3D.

15. Realice los siguientes cambios en Parámetros de tamaño.
    • FTh
      • Cambie a Lista.
      • Cree los valores de lista 4, 8, 12.
      • Defina el valor como 4.
    • WTh
      • Cambie a Lista.
      • Cree los valores de lista 4, 8, 12.
      • Defina el valor como 4.
    • Añada SIL (Inner Structure Length).
      • Cambie a Lista.
      • Cree los valores de lista en incrementos de 12 pulgadas desde 48 hasta 120.
      • Defina el valor como 120.
    • Añada SIW (Inner Structure Width).
      • Cambie a Lista.
      • Cree los valores de lista en incrementos de 12 pulgadas desde 36 hasta 60.
      • Defina el valor como 60.
    • SRS
      • Cambie a Intervalo.
      • Defina Mínimo como 36.
      • Defina Máximo como 120.
      • Defina Por defecto como 72.

    FTh = Floor thickness y WTh = Wall thickness. Estos parámetros estarán disponibles en tres tamaños y serán propiedades de estructura que se pueden modificar en Autodesk Civil 3D.

    SIL = Inner Structure Length y SIW = Inner Structure Width. Estos parámetros estarán disponibles en diferentes tamaños con incrementos de 12 pulgadas. Son las propiedades de estructura clave que controlan la longitud y la anchura de la pieza en Autodesk Civil 3D.

    RS=Rim to Sump height. Ésta es la propiedad de estructura clave que permite controlar la profundidad de la estructura en Autodesk Civil 3D.

    Cuando haya finalizado, haga clic en Guardar familia de piezas para guardar la pieza y actualizar los Parámetros del modelo con los nuevos Parámetros de tamaño.

16. Haga clic con el botón derecho en Parámetros de tamaño y, a continuación, haga clic en Editar valores. Asigne los siguientes valores:
    • SBSL=120
    • SBSW=60
    • SFL=108
    • SFW=48

    En la barra de herramientas del cuadro de diálogo Editar tamaños de piezas, haga clic en el botón Actualizar modelo; a continuación, haga clic en Aceptar.

17. Haga clic con el botón derecho en Parámetros del modelo y, a continuación, haga clic en Editar. Realice los siguientes cambios en la columna Ecuación de los siguientes parámetros. Realice los cambios en el orden que se muestra.
    • LenA1: SIL + (2*WTh): LenA1 es la dimensión de modelo de la longitud exterior del prisma. Se ha definido como la longitud de estructura interior (SIL) más el grosor de cada pared (2 x WTh).
    • LenA2: SIW + (2*WTh): LenA2 es la dimensión de modelo de la anchura exterior del prisma. Se ha definido como la anchura de estructura interior (SIW) más el grosor de cada pared (2 x WTh).
    • SBSL: LenA1: SBSL y SBSW son importantes propiedades de estructura que se han definido como las dimensiones de modelo reales.
    • SBSW: LenA2
    • SVPC: SFH + 6: La separación de tubería vertical (SVPC) se ha definido como la altura de marco (SFH) más seis pulgadas.

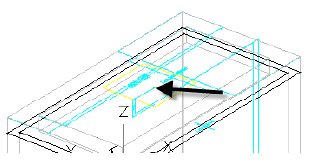

18. Expanda Work PlanesCercoGeometría. Haga clic con el botón derecho en Fixed Center Visible. En el dibujo se muestra el centro del cerco.

19. Amplíe Datos de composición automática. Haga clic con el botón derecho en Datos de composición y, a continuación, haga clic en Seleccionar posición. Utilice la referencia a objetos Punto para seleccione el punto Fixed Center. La posición es muy similar al punto de inserción en un bloque de AutoCAD.

20. Amplíe Modificadores. Active la visibilidad de Frame y Box. Desactive los demás modificadores.
21. Haga clic en Generar mapa de bits.
22. Haga clic en Isométrica SO. Haga clic en Aceptar. Se genera una imagen de mapa de bits para el catálogo de piezas.

23. Haga clic en Guardar familia de piezas. Salga del entorno del Generador de piezas.

Para proseguir en este aprendizaje, vaya a Ejercicio 5: utilización de la nueva pieza.
