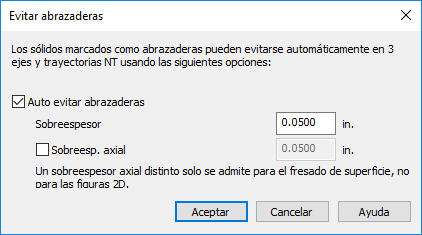

Para abrir el cuadro de diálogo Evitar abrazaderas, haga clic en el botón Evitar abrazaderas de la página Fresado del cuadro de diálogo Atributos de mecanizado.
Auto evitar abrazaderas — Seleccione la opción para evitar sólidos clasificados como abrazaderas automáticamente. Para definir un sólido como abrazadera, haga doble clic en el nombre en la Vista de pieza y seleccione Usar sólidos como abrazadera en el menú contextual.
Sobreespesor — Introduzca la distancia mínima que desea dejar alrededor de las abrazaderas.
Sobreesp. axial — Para configurar sobreespesores axiales y radiales independientes, seleccione esta opción e introduzca la distancia axial (XY) mínima que desee dejar alrededor de las abrazaderas. Cuando se activa Sobreesp. axial, el valor de Sobreespesor se aplica exclusivamente a la distancia radial (Z).
El Sobreesp. axial se ignora en las figuras 2D, y el Sobreespesor se utiliza como el sobreespesor radial y axial.
Ejemplo:

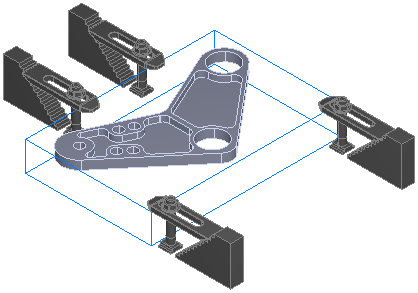

Esta pieza de soporte de ejemplo se mantiene en su lugar gracias a cuatro abrazaderas:

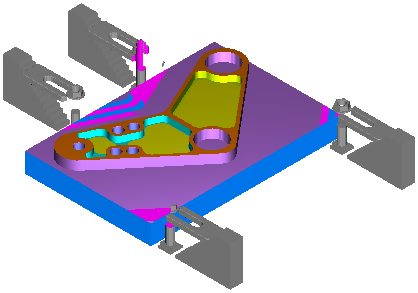

Con la opción de Auto evitar abrazaderas desactivada, se produce una colisión con las abrazaderas en las zonas de color rosa brillante:
Esta es la abrazadera posterior ampliada; la frontal se ha mecanizado:
Con la opción de Auto evitar abrazaderas activada, las colisiones no se producen:
Es posible que se vean los rebordes del material que se han dejado alrededor de las abrazaderas:
