En una sección arbitraria, puede reducir todas las fuerzas que se originan en una sección a un punto (el centro de gravedad de todos los elementos de la sección). El sistema de coordenadas en el que se visualizan los esfuerzos reducidos es un sistema resultante de la definición de un corte, eje n, la normal al plano de corte; los ejes 1 y 2 se colocan en el plano de corte.
Los resultados de la reducción de la fuerza se muestran en la tabla de las plantas de la ficha Esfuerzos reducidos. En esta ficha, se muestran los siguientes valores:
- Coordenadas del centro de gravedad de una sección.
- Componentes vectoriales (1, 2 y la normal al plano de corte).
- Valores de los esfuerzos reducidos (las fuerzas N1 y N2 se encuentran en el plano de sección y la fuerza Nn es una fuerza normal a la sección).
- Valores de momentos reducidos
Además, en el dibujo, se muestra la posición del centro de gravedad de la sección O en la que se reducen las fuerzas y el sistema de un corte con los ejes 1, 2 y n.

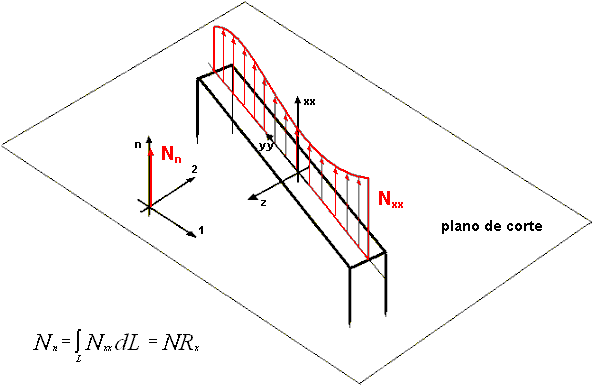

Fuerzas en un corte del panel

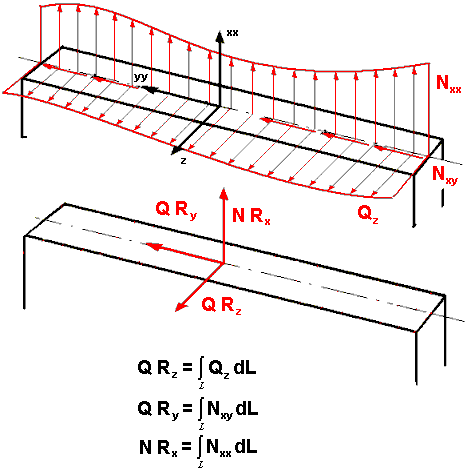

- Esfuerzos normales y cortantes (lineales) y su reducción (a fuerzas concentradas)

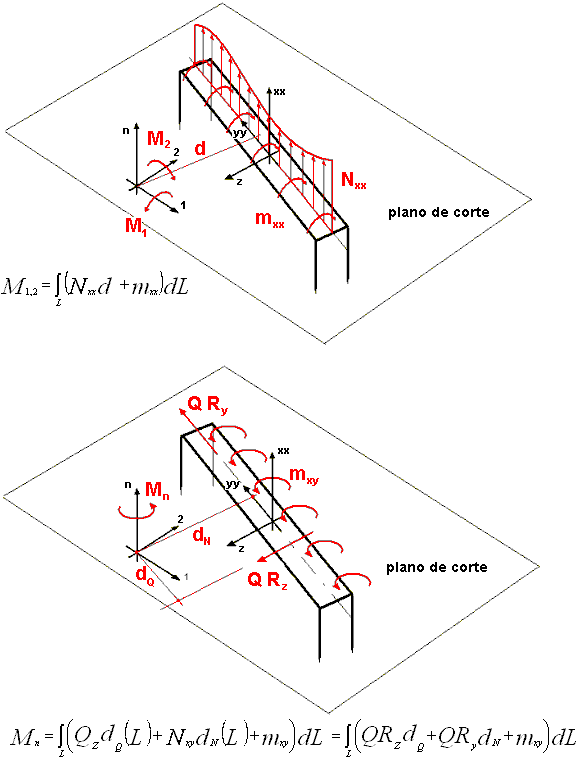

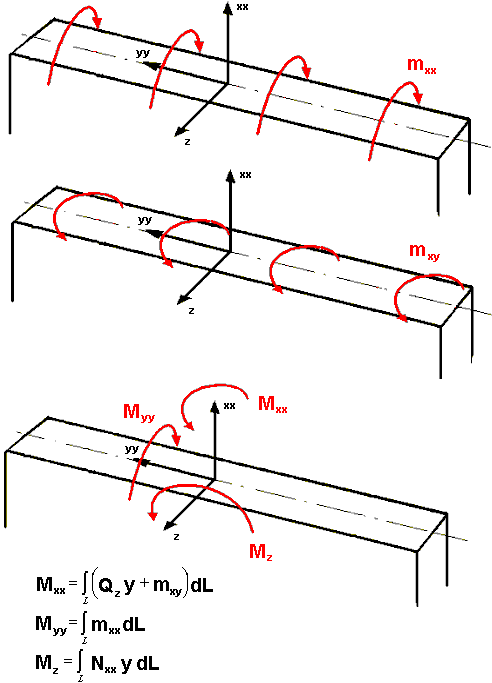

- Momentos flectores y torsores
Reducción de esfuerzos en el centro de gravedad de una sección
Sistema del plano de corte
Fuerzas:
- En el plano de corte (transversal): los esfuerzos reducidos en el corte de cada elemento se proyectan en las direcciones 1 y 2 del sistema de corte.
- Normal al plano de corte (longitudinal).
- Momentos.
