Arco

Abra el elemento siguiendo uno de estos métodos:

• Seleccione el menú Geometría > Objetos > Arco.
• Seleccione .

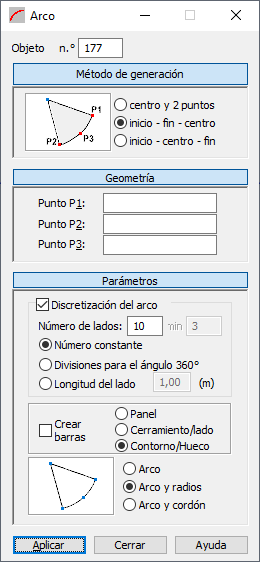

El cuadro de diálogo, que permite definir un arco, consta de las siguientes secciones:

• El objeto muestra el número del objeto creado o seleccionado
• Método de generación
• Geometría
• Parámetros.

Cuando el cuadro de diálogo Arco está totalmente abierto, al seleccionar Método de generación, Geometría o Parámetros se minimiza la parte correspondiente del cuadro de diálogo, de modo que se muestran solo las opciones utilizadas en un momento dado. Cuando la ventana está minimizada, al seleccionar uno de los botones se extiende el cuadro de diálogo.

Método de generación

En Método de generación, las opciones para definir un arco se basan en la definición de tres puntos. A continuación, se muestran los dibujos esquemáticos del método de definición de arcos.

	El arco se define mediante el centro y dos puntos del arco (inicio y fin).
	El arco se define mediante tres puntos en el arco (inicio, fin y medio).
	El arco se define mediante tres puntos en el arco (inicio, fin y fin).

Geometría

Las coordenadas de los puntos P1, P2 y P3 se pueden introducir en los campos correspondientes de Geometría. La importancia de estos puntos depende del método utilizado para crear el arco.

Parámetros

Las opciones adicionales que permiten seleccionar el método de división del arco en elementos se encuentran en la sección Parámetros del cuadro de diálogo.

Si la opción Discretización del arco está desactivada, se crea un arco mediante el método analítico.

Cuando se selecciona Discretización del arco, se pueden definir los parámetros para dividir un arco:

• Si se selecciona Número fijo, el arco se divide en el número de elementos definidos en Número de lados.
• Número de divisiones de ángulo completo cuando se selecciona, el valor indicado en la sección Número de lados especifica el número de divisiones de ángulo completo (360 grados). Cuando Mín se activa, define el número mínimo de divisiones de ángulo completo (el valor por defecto es 3). Un arco siempre se divide en segmentos iguales. En algunos casos, el número de divisiones de ángulo completo no divide el arco en segmentos iguales. En este caso, Robot busca automáticamente el número de divisiones de arco que dividen el arco en segmentos iguales.
• Cuando se selecciona Longitud del lado, indica las longitudes de los lados del polígono que se aproximan al arco (el polígono inscrito en el arco).

La opción Crear barras solo está disponible cuando la opción Discretización del arco está seleccionada.

Cuando se selecciona, el arco se compone de elementos de barra (las partes individuales del arco son barras).

Cuando la opción Crear barras está desactivada, las siguientes opciones pasan a estar disponibles:

• Panel: cuando se selecciona, el arco se define como un panel con parámetros por defecto: tipo y espesor de la armadura.
• Cerramiento/lado: si se selecciona, el arco se define como un lado sin las propiedades por defecto, como el tipo y el espesor de la armadura, pero con los parámetros de cerramiento especificados. Puede utilizar este objeto de dos formas:

  - Al crear una estructura volumétrica (sólida), puede ser una lado de un objeto volumétrico.

  - Al distribuir cargas superficiales en las barras, el atributo de revestimiento determina el método y la dirección de la distribución de la carga. Las cargas arbitrarias (cargas superficiales, lineales y puntuales) se pueden aplicar a un revestimiento; a continuación, se transfieren a las barras.

• Contorno/Hueco: cuando está activo, el arco se define solo como un contorno que no tiene propiedades de paneles ni de revestimiento. Si un contorno se encuentra dentro de un panel u otro contorno, se crea un hueco. Este contorno se asigna a los siguientes elementos:

  - Espesor, el contorno es un panel

  - Cerramiento, el contorno es un lado.

Para definir un arco:

1. Seleccione un método de definición de arco.
2. Defina las coordenadas de los puntos característicos del arco:
   • Mediante texto: introduzca las coordenadas de los puntos individuales en el cuadro de diálogo de Geometría y seleccione Aplicar.
   • Gráficamente: seleccione P1 en Geometría y cambie a la pantalla gráfica. Seleccione el punto que representa el primer punto del arco y, a continuación, seleccione los puntos que representan P2 y P3.
   • Método que combina la definición gráfica y la definición mediante texto
3. Defina los parámetros de división para el arco (el número de divisiones en las direcciones correspondientes).
