Pour spécifier le motif de hachures de surface d'une définition de matériau

Cette procédure permet de spécifier le motif utilisé pour les hachures de surface.

Spécification de l'affectation de matériaux par face d'objet

Remarque : Une fois que vous avez affecté une définition de matériau à un objet, vous pouvez modifier les hachures de surface des différentes faces de l'objet.

1. Cliquez sur l'onglet Gérergroupe de fonctions Style et affichageGestionnaire des styles.

   Le Gestionnaire des styles s'affiche, avec le dessin en cours détaillé dans l'arborescence.

2. Développez Objets multifonctions, puis Définitions de matériaux.
3. Sélectionnez la définition de matériau à modifier.
4. Cliquez sur l'onglet Propriétés d'affichage.
5. Sélectionnez la représentation d'affichage à modifier et vérifiez que le Remplacement de style est sélectionné.

   La représentation d'affichage en cours apparaît en gras.

6. Si nécessaire, cliquez sur .
7. Cliquez sur l'onglet Hachures.
8. Sélectionnez Hachures de surface et cliquez sur le paramètre pour le motif.
9. Sélectionnez les hachures pour le composant.

   Pour...	Action...
   sélectionner un motif de hachures proposé avec le logiciel	sélectionnez le type Prédéfini puis choisissez un motif.
   sélectionner un motif personnalisé	sélectionnez le type Personnalisé puis entrez le nom du motif personnalisé. Au besoin, cliquez sur Parcourir pour accéder à l'emplacement contenant le fichier des motifs personnalisés.
   sélectionner des hachures simples	sélectionnez le type Défini par l'utilisateur et désactivez l'option Doubles hachures.
   sélectionner des doubles hachures	sélectionnez le type Défini par l'utilisateur et activez l'option Doubles hachures.
   sélectionner un remplissage solide	sélectionnez le type Remplissage solide.

10. Cliquez sur OK.
11. Cliquez sur Echelle/Espacement, puis entrez une valeur qui détermine comment le motif sélectionné est répété.
12. Cliquez sur Angle et entrez l'angle du motif sélectionné.
13. Cliquez sur Orientation et spécifiez l'orientation des hachures.

    Pour...	Action...
    orienter les hachures par rapport à l'objet, quelle que soit la rotation de l'objet	sélectionnez Objet.
    orienter les hachures par rapport au système de coordonnées général	sélectionnez Global.

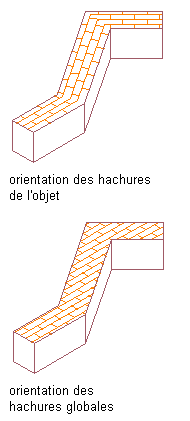

    Spécification de l'orientation des hachures de surface

14. Cliquez sur l'onglet Autre.
15. Pour Emplacement des hachures de surface, sélectionnez les faces de l'objet sur lesquelles apparaissent les hachures de surface.
16. Cliquez sur OK.
