Pour définir l'affichage des hachures de surface d'une sous-division d'élévation

Cette procédure permet d'indiquer si les hachures de surface d'une sous-division d'élévation doivent être déterminées par les propriétés d'affichage du composant de sous-division ou par celles du composant de dessin au trait de hachures de surface.

1. Cliquez deux fois sur l'élévation.
2. Dans la palette des propriétés, cliquez sur l'onglet Affichage.
3. Sous la catégorie Général, pour Composant d'affichage, vérifiez que *AUCUN* est sélectionné.
4. Pour Affichage contrôlé par, sélectionnez Cet objet.
   Remarque : Pour appliquer les modifications à toutes les élévations du dessin, sélectionnez Paramètre de dessin par défaut. Pour n'appliquer les modifications qu'aux élévations de ce style, sélectionnez Style d'élévation:<nom du style>.
5. Au besoin, développez Propriétés d'affichage de l'objetAvancé.

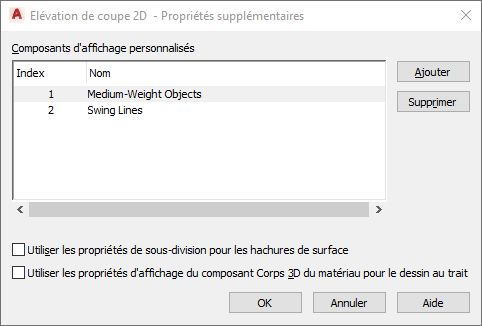

6. Cliquez sur (Informations supplémentaires).


7. Indiquez les propriétés à utiliser pour les hachures de surface :

   Pour utiliser les propriétés d'affichage...	Action...
   du composant de sous-division	sélectionnez l'option Utiliser les propriétés de sous-division pour les hachures de surface.
   du composant de dessin au trait de hachures de surface	désactivez l'option Utiliser les propriétés de sous-division pour les hachures de surface.

8. Cliquez sur OK.
9. Si vous avez désactivé l'option Utiliser les propriétés de sous-division pour les hachures de surface, l'affichage est désormais contrôlé par la propriété Par matériau du composant de dessin au trait de hachures de surface. Pour modifier ce paramètre, cliquez sur la valeur (*AUCUN*) du champ Composant d'affichage, sélectionnez le composant Dessin au trait de hachures de surface, puis modifiez la valeur de Par matériau.

Vous pouvez également accéder à l'option Utiliser les propriétés de sous-division pour les hachures de surface par le biais du menu contextuel de l'élévation, comme suit :

1. Sélectionnez l'élévation, cliquez dessus avec le bouton droit de la souris, puis choisissez Modifier l'affichage de l'objet.
2. Dans la boîte de dialogue Affichage de l'objet, cliquez sur l'onglet Propriétés d'affichage.
3. Pour la représentation d'affichage Général, sélectionnez Remplacement d'objet.
4. Si nécessaire, cliquez sur .
5. Vous pouvez activer/désactiver cette option dans la boîte de dialogue Propriétés d'affichage, sous l'onglet Autres.
6. Cliquez deux fois sur OK.
