Lignes de nomenclature regroupées

Apprenez-en davantage sur les lignes de nomenclature regroupées.

Une ligne de nomenclature regroupée est une ligne qui contient plusieurs occurrences d'un article partageant un parent unique, mais disposant d'une ou de plusieurs propriétés de lignes de nomenclature aux valeurs différentes. Les différentes valeurs des propriétés de lignes de nomenclature peuvent inclure, mais sans s'y limiter, la longueur, la quantité et la description.

Une ligne de nomenclature regroupée est indiquée dans la nomenclature par l'icône de regroupement  Icônes d'état de la nomenclature.

Pourquoi certaines lignes de nomenclature sont-elles regroupées ?

Les objets d'une conception sont souvent issues des mêmes pièces en stock, mais possèdent des propriétés différentes. Par exemple, il peut s'agir d'un matériau en stock coupé à la longueur souhaitée ou possédant différentes finitions.

Ces composants ont souvent le même numéro de pièce, mais possèdent d'autres propriétés indiquant en quoi le composant diffère de celui d'origine.

Etant donné que ces composants possèdent le même numéro de pièce, ils sont souvent regroupés dans la nomenclature de CAO. Lorsqu'une nomenclature de CAO est importée dans un coffre-fort, ces lignes regroupées sont conservées telles quelles, sauf si l'administrateur a choisi de ne pas regrouper les lignes de nomenclature conformément à la nomenclature de conception.

Remarque : L'option Regrouper les lignes de nomenclature conformément à la nomenclature de conception doit être activée dans la boîte de dialogue Configurer l'attribution d'un article afin que Vault conserve les lignes regroupées en fonction des données de nomenclature de CAO. Si cette option n'est pas activée, les lignes sont affichées individuellement.

Règles de regroupement des lignes de nomenclature

Les règles suivantes doivent être respectées pour pouvoir regrouper des lignes de nomenclature dans Vault.

• L'option Sélectionner automatiquement le premier article en double doit être sélectionnée dans la boîte de dialogue Configurer l'attribution d'un article pour activer la fonction de regroupement des lignes de nomenclature.
• Les lignes de nomenclature doivent être importées à partir d'une nomenclature de CAO pour être regroupées. Les lignes de nomenclature créées manuellement ne sont pas regroupées automatiquement, même si des articles peuvent comporter le même numéro.
• L'option Regrouper les lignes de nomenclature conformément à la nomenclature de conception de la boîte de dialogue Configurer l'attribution d'un article doit être activée si vous souhaitez conserver les groupes de nomenclatures de CAO après l'importation.
• Les numéros d'article doivent correspondre.
• Les occurrences d'articles doivent partager un même parent.
• Les articles figurant dans une ligne regroupée doivent posséder des unités de mesure de la même famille pour pouvoir être fusionnés.

  Par exemple, les lignes utilisant à la fois les pouces et les millimètres comme unités de mesure peuvent être fusionnées, ce qui n'est pas le cas des lignes utilisant des unités de masse et de longueur.

• Le paramètre d'activation/de désactivation d'un groupe est conservé lorsque la fusion d'un groupe est annulée. Par exemple, si une ligne de nomenclature regroupée est désactivée et si la fusion du groupe est annulée de manière à ce que toutes les lignes de nomenclature soient répertoriées individuellement, tous les lignes isolées conservent le paramètre de désactivation.

Comment les valeurs des lignes de nomenclature regroupées sont-elles affichées dans Vault ?

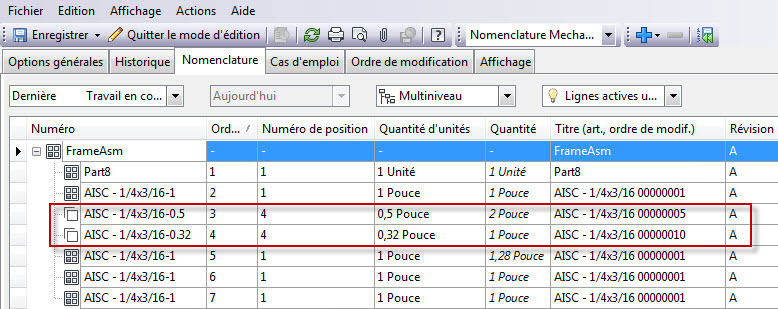

Lorsque des lignes de nomenclature sont regroupées, une seule ligne est affichée dans la nomenclature. Sauf mention contraire, les valeurs affichées représentent les propriétés de la ligne de nomenclature principale.

Détails

• La ligne de nomenclature principale est la ligne dotée de l'ID de détail. Si aucune ligne du groupe n'a d'ID de détail, une autre ligne est sélectionnée en tant que ligne principale.
• Position : il s'agit de la position du groupe. Si les lignes sont dissociées, cette valeur s'applique à toutes les lignes.
• Ordre des lignes : il s'agit de l'ordre des lignes du groupe. Si les lignes sont dissociées, cette valeur s'applique à toutes les lignes.
• Quantité d'unités : si les articles d'un groupe de lignes de nomenclature partagent le même type d'unité de mesure, alors que les unités réelles sont différentes, la valeur de la ligne principale est affichée dans le champ Quantité d'unités.
  Remarque : Par défaut, le champ Quantité d'unités n'est pas affiché. Vous pouvez l'ajouter à vos nomenclatures par le biais de la procédure Personnalisation de la vue de nomenclature.
• Quantité d'articles : la valeur de ce champ correspond au nombre d'articles du groupe.
  Remarque : Par défaut, le champ Quantité d'articles n'est pas affiché. Vous pouvez l'ajouter à vos nomenclatures par le biais de la procédure Personnalisation de la vue de nomenclature.
• Quantité : la valeur de ce champ correspond à la somme de toutes les quantités du groupe.
