Come modificare l'icona di uno strumento

Per modificare l'icona di uno strumento, attenersi alla procedura indicata di seguito.

Quando si aggiunge un nuovo strumento ad una tavolozza degli strumenti, viene visualizzata l'icona dello strumento copiato o un'icona di default. È comunque possibile modificare l'icona utilizzando un file immagine o un oggetto nel disegno. L'icona può essere visualizzata come semplice disegno al tratto monocromatico.

Modifica dell'icona dello strumento

Per le icone degli strumenti è possibile utilizzare i seguenti formati di immagine:

• PNG
• GIF
• JPG
• BMP
• TIFF.

Nota: La dimensione massima delle icone nelle tavolozze degli strumenti è di 64 x 64 pixel. Le immagini più grandi vengono scalate al momento dell'inserimento.

1. Scegliere scheda Iniziogruppo Creamenu a discesa StrumentiStrumenti di design.
2. Fare clic sulla tavolozza che contiene lo strumento per il quale si desidera selezionare una nuova icona.
3. Selezionare lo strumento, fare clic con il pulsante destro del mouse, quindi scegliere Proprietà.

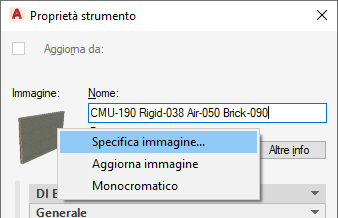

4. Nel foglio di lavoro Proprietà strumento, fare clic con il pulsante destro del mouse sull'icona, quindi scegliere Specifica immagine.


5. Nella finestra di dialogo Seleziona file immagine, selezionare l'immagine che si desidera utilizzare per lo strumento, quindi fare clic su Apri.
6. Fare clic su OK.
7. Per visualizzare uno strumento semplicemente come disegno al tratto monocromatico, fare clic con il pulsante destro del mouse sull'icona presente nel foglio di lavoro Proprietà strumento e scegliere Monocromatico.

   L'opzione Monocromatico non è disponibile per tutti gli strumenti.

8. Per creare un'icona da un oggetto nel disegno, selezionare lo strumento nella tavolozza, fare clic con il pulsante destro del mouse, quindi scegliere Imposta l'immagine dalla selezione.
9. Selezionare l'oggetto del disegno che si desidera utilizzare come icona dello strumento e premere INVIO.

L'icona dello strumento viene generata con l'ultima direzione di vista utilizzata e con la configurazione di visualizzazione impostata nel visualizzatore degli strumenti di tale tipo. Ad esempio, se per il visualizzatore dell'ultimo strumento muro utilizzato è impostata la vista dall'alto e la configurazione di visualizzazione Dettaglio medio, qualsiasi muro selezionato nel disegno come icona dello strumento viene visualizzato nella vista dall'alto e con la configurazione di visualizzazione Dettaglio medio.

Non è possibile creare icone da oggetti contenenti blocchi personalizzati, facciate continue o assiemi porta/finestra con stili nidificati. Per creare un'icona basata su un blocco personalizzato, è necessario specificare un'immagine esterna.
