In questo esercizio, verrà cambiata la direzione di diversi lati TIN in una superficie.
Cambiare la direzione dei lati TIN
- Aprire Surface-4A.dwg, che si trova nella cartella delle Carte di esercitazione.
In questa Carta la superficie viene visualizzata come linee TIN di cui è stato eseguito l'overlay su un'immagine della base geografica a cui viene fatto riferimento esternamente.
- Ingrandire tramite zoom il lato inferiore della superficie.

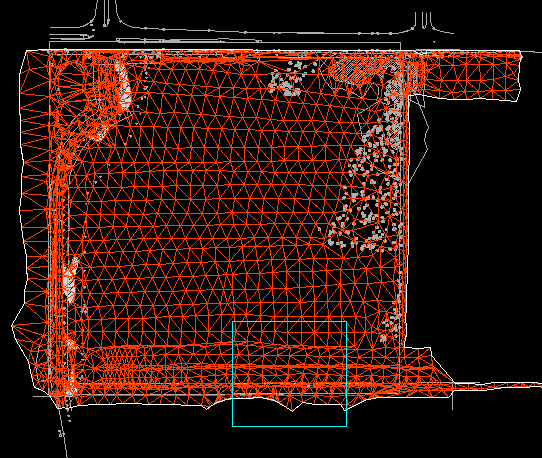

L'area da ingrandire tramite zoom
- Nella scheda Prospetto dell'Area strumenti, espandere la raccolta
Definizione della superficie. Fare clic con il pulsante destro del mouse su
Modifiche. - Fare clic su .
Alla riga di comando, viene chiesto di selezionare un lato (linea) di cui cambiare la direzione.
- Fare clic su un lato TIN per cambiarne la direzione.

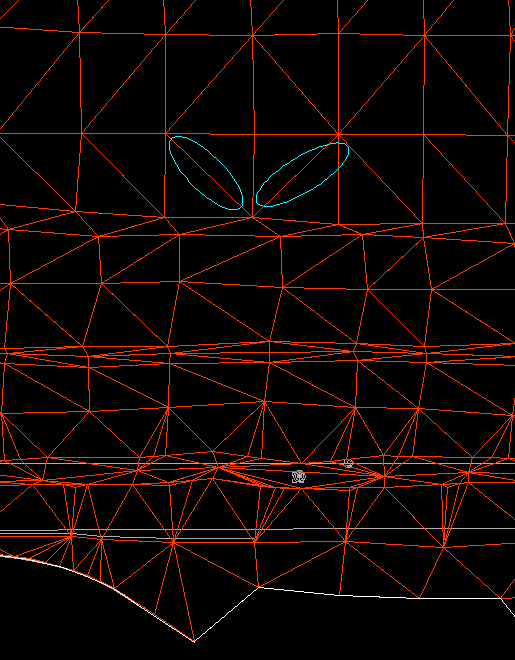

I lati consigliati di cui cambiare la direzione
La direzione del lato viene cambiata se vengono soddisfatti i seguenti criteri:
- Due triangoli visibili sono separati dal lato.
- Il quadrilatero formato dai due triangoli, separati dal lato, è convesso.
- È possibile procedere cambiando la direzione di altri lati TIN facendo clic su di essi.
- Premere Invio per terminare il comando.
Le modifiche vengono aggiunte come operazioni Cambia direzione lato alla vista elenco Modifiche nella scheda Prospetto.
Nota:La colonna Descrizione nella vista elenco fornisce le coordinate del punto di scelta lungo il lato di cui è stata cambiata la direzione.
Per procedere con questa esercitazione, passare all'Esercizio 2: Eliminazione di linee TIN.
