In questo esercizio, verranno eliminate linee TIN da una superficie.
Le linee TIN rientrano in uno stagno. Rimuovendo tali linee, è possibile evitare che le curve di livello vengano disegnate nell'area dello stagno.
Questo esercizio è la prosecuzione dell'Esercizio 1: Cambio della direzione dei lati TIN.
Eliminare le linee TIN
- Aprire Surface-4B.dwg, che si trova nella cartella delle Carte di esercitazione.
In questa Carta la superficie viene visualizzata come linee TIN di cui è stato eseguito l'overlay su un'immagine della base geografica a cui viene fatto riferimento esternamente.
- Ingrandire tramite zoom l'area arrotondata dello stagno nella parte superiore sinistra della superficie.

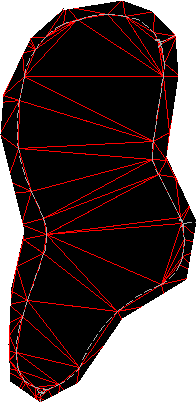

Le linee che attraversano l'area dello stagno
- Nella scheda Prospetto dell'Area strumenti, espandere la raccolta
Definizione della superficie e fare clic con il pulsante destro del mouse su
Modifiche. - Fare clic su .
Alla riga di comando, viene richiesto di selezionare un lato (linea) da rimuovere.
- Fare clic su un lato che attraversa la superficie dello stagno. Premere Invio.
Il lato viene rimosso e viene creato un bordo interno che segue le linee TIN adiacenti.
- Ripetere il comando Elimina linea e rimuovere tutte le linee TIN che attraversano la superficie dello stagno. Suggerimento:
Digitare C alla riga di comando per utilizzare la selezione intersecante durante l'utilizzo del comando di eliminazione delle linee.

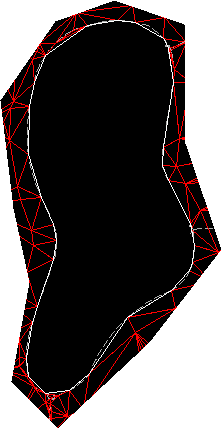

La triangolazione modificata e il bordo interno
Le modifiche vengono aggiunte come operazioni Elimina linea alla vista elenco Modifiche nella struttura Prospetto.
Nota:La colonna Descrizione nella vista elenco fornisce le coordinate dei vertici per il lato che è stato eliminato.
Per procedere con questa esercitazione, passare all'Esercizio 3: Aggiunta di un contorno Nascondi.
