Utilizzare i grip per modificare manualmente i rami nella vista profilo.
Nelle seguenti descrizioni, ricordare che la regolazione dei rami con grip non impedisce la modifica dell'angolo di una condotta oltre la deflessione consentita. Le condotte che hanno superato la deflessione consentita ammissibile possono essere rilevate mediante il comando Esegui controllo di progettazione.

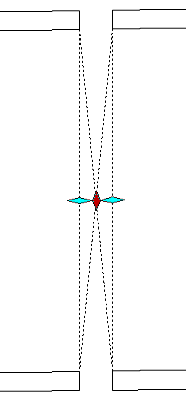

I grip descritti nelle seguenti sezioni sono evidenziati in rosso in ogni illustrazione.
Vertice planimetrico: Allunga

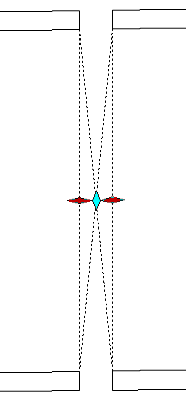

Questi grip consentono di accorciare o allungare un segmento di un ramo.
La direzione del ramo che viene allungata o accorciata resta invariata anche se è collegata ad un'altra condotta in pressione, ad un raccordo o ad apparecchiature accessorie.
Vertice planimetrico: Deflessione

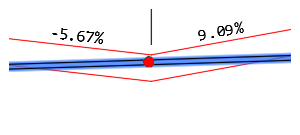

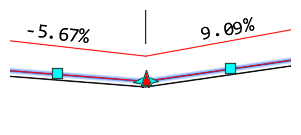

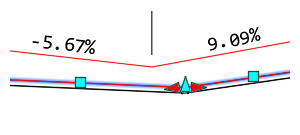

Questi grip consentono di modificare l'angolo in corrispondenza di un vertice planimetrico in un ramo. L'angolo viene misurato dalla linea d'asse del segmento del ramo. Quando questo grip è selezionato, è possibile spostare il ramo o immettere un angolo di deflessione da applicare. Quando ci si sposta nella direzione del ramo, questo si estende come avviene con i grip Allunga.

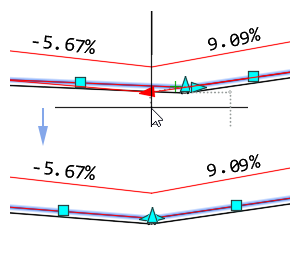

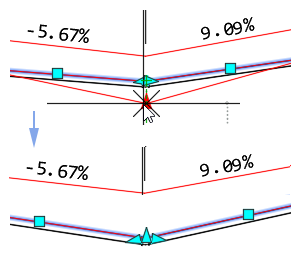

La seguente illustrazione mostra un grip di deflessione selezionato ed i suggerimenti visivi di deflessione per lo spostamento della condotta.
Anche le condotte collegate in un ramo si spostano e regolano i rispettivi vertici planimetrici per adattarsi alla nuova posizione.

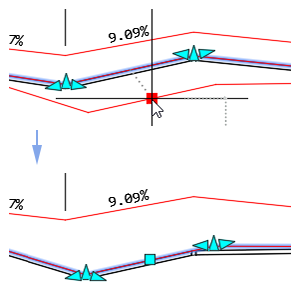

Punto medio: Sposta

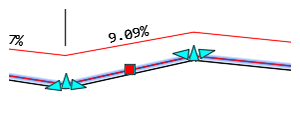

Questi grip consentono di spostare un segmento di ramo in una nuova posizione. La direzione e la lunghezza del ramo restano invariate.
Anche le condotte collegate in un ramo si spostano e regolano i rispettivi vertici planimetrici per adattarsi alla nuova posizione del ramo.
Punto medio condotta: Curva
Questi grip consentono di convertire una condotta dritta selezionata in una rete in pressione in una condotta curva.

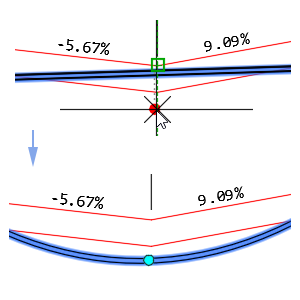

La seguente illustrazione mostra un grip del raggio selezionato e i suggerimenti visivi della geometria della condotta curva quando il raggio viene regolato.
Le condotte connesse in un ramo spostano e regolano anche i rispettivi vertici planimetrici per adattarsi alla nuova geometria della condotta curva.
Apparecchiature accessorie: Quota altimetrica
Questo grip consente di spostare le apparecchiature accessorie in alto e in basso (modificandone la quota altimetrica). Le condotte connesse vengono spostate insieme alle apparecchiature accessorie.
Apparecchiature accessorie: Scorrimento
Questi grip consentono di spostare le apparecchiature accessorie lungo una condotta in pressione. Le apparecchiature accessorie selezionate non possono essere spostate oltre un'altra parte della rete in pressione.
