È possibile utilizzare la funzionalità tracciati connessi per creare un tracciato che esegue la transizione tra due tracciati di intersezione e creare un profilo che esegue la transizione tra i rispettivi profili.
È possibile utilizzare questo oggetto per creare un cordolo esterno dell'intersezione, una rampa di uscita, una strada convergente o divergente, oppure si può collegare una strada esistente con una strada proposta. È inoltre possibile creare gruppi di curve complesse per supportare interscambi e applicare scostamenti dai tracciati principali per supportare gli scenari di rampa di uscita. È possibile creare tracciati connessi minori di 180 gradi o maggiori di 180 gradi.

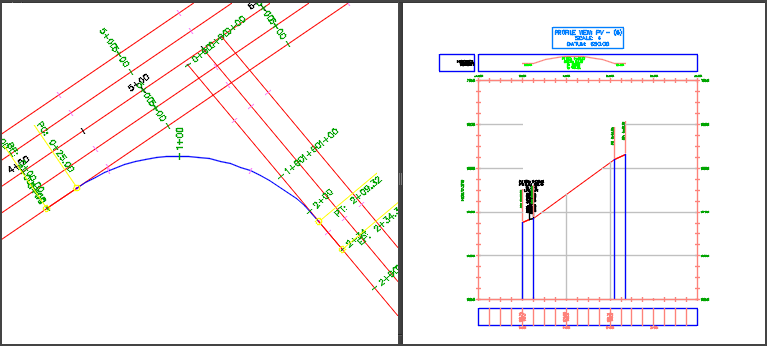

Il tracciato connesso viene creato tra i due tracciati di intersezione utilizzando i parametri specificati nella finestra di dialogo Crea tracciato connesso.
La geometria del profilo connesso viene generata automaticamente dal profilo principale selezionato. È possibile specificare una quota altimetrica delta o una pendenza trasversale per controllare il modo in cui il profilo connesso viene generato in corrispondenza delle parti di sovrapposizione del tracciato connesso (che sono parallele ai profili di tracciato principale selezionati). Le quote altimetriche iniziale e finale e la pendenza del profilo connesso derivano dalle parti sovrapposte dei profili principali e la sezione centrale del profilo connesso viene calcolata a seconda che le estensioni dei profili principali si intersechino o meno.
Modifica della geometria di un tracciato o di un profilo connessi
Quando si crea un tracciato connesso e un profilo associato, per default vengono impostati su uno stato dinamico, il che significa che verranno aggiornati parzialmente se il tracciato o il profilo principali vengono modificati. È possibile impostare la modalità di aggiornamento su statica per impedire eventuali aggiornamenti e se si desidera modificare un controllo completo su tracciato e profilo.
- È possibile utilizzare i grip sui tracciati connessi per modificare i parametri oppure specificare valori diversi per alcuni parametri nella scheda Parametri di connessione della finestra di dialogo Proprietà tracciato.
- La geometria delle parti sovrapposte sul tracciato e sul profilo connessi è bloccata sui tracciati e i profili principali quando si trova in uno stato dinamico e non può essere modificata. Questi segmenti sovrapposti vengono aggiornati se vengono aggiornati i tracciati e i profili principali.
- È possibile modificare le progressive tra le parti sovrapposte di un profilo connesso dinamico.
Importante: Quest'area non sarà dinamica rispetto ai tracciati e ai profili principali e non verrà aggiornata se questi vengono aggiornati.
È possibile modificare la modalità di aggiornamento per un tracciato connesso nella scheda Parametri di connessione della finestra di dialogo Proprietà tracciato.
È possibile modificare la modalità di aggiornamento per un profilo connesso nella scheda Dati profilo della finestra di dialogo Proprietà profilo.
