Come calcolare i volumi di accumulo livello della superficie

Per calcolare i volumi di accumulo livello

1. Attivare la visibilità delle curve di livello per la superficie se si intende utilizzare una superficie o delle curve di livello per definire il bacino.
2. Fare clic sulla scheda Analizza gruppo Progetto Accumulo livello Trova.
3. Nella finestra di dialogo Stage Storage, accedere a Stage Storage Table Details.
4. Per Volume Calculation Method, fare clic su Average End Area, Conic Approximation o Both.
5. Per Basin Definition Options, effettuare una delle seguenti operazioni:
   • Selezionare Define Basin From Entity, fare clic su Define Basin e definire il bacino utilizzando tutte le curve di livello in una superficie.
   • Selezionare Define Basin From Entity, fare clic su Define Basin e definire il bacino utilizzando le polilinee o le curve di livello selezionate estratte da una superficie.
   • Selezionare Use Manual Contour Data Entry e fare clic su Define Basin per immettere manualmente le aree e le quote altimetriche delle curve di livello.

Come definire il bacino utilizzando tutti i dati delle curve di livello da un oggetto superficie

1. Nella finestra di dialogo Define Basin From Entities:
   • Fare clic su Define Basin From Surface Contours.
   • Fare clic su Define.

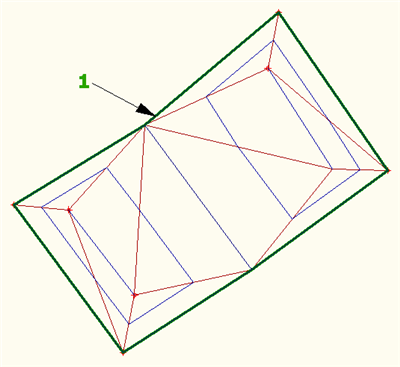

2. Nella Carta, selezionare la superficie ("1" nell'illustrazione seguente) e fare clic con il pulsante destro del mouse o premere Invio.


   I dati dell'oggetto superficie vengono estratti nella tabella dei volumi di accumulo livello. Questa opzione consente di utilizzare tutti i dati delle curve di livello della superficie.

3. Salvare i risultati.

Come definire il bacino utilizzando le polilinee o le curve di livello della superficie selezionate

1. Nella finestra di dialogo Stage Storage, in Basin Definition Options:
   • Fare clic su Define Basin From Entity.
   • Fare clic su Define Basin.
2. Nella finestra di dialogo Define Basin From Entities, fare clic su Define Basin From Polylines.
3. Facoltativamente, se si desidera estrarre polilinee da curve di livello della superficie per definire il bacino, fare clic su Extract Objects From Surface, quindi selezionare la superficie nella Carta e premere Invio. Quando si fa clic su Define nella finestra di dialogo Define Basin From Entities, è possibile selezionare le polilinee create per definire il bacino.
   Nota: Mentre l'opzione Define Basin From Surface Contours utilizza tutte le curve di livello della superficie per i dati di input, è possibile utilizzare l'opzione Extract Objects From Surface per estrarre i dati dalle curve di livello selezionate, ad esempio, le curve di livello che definiscono una depressione.
4. Se lo si desidera, deselezionare Change Selected Entities To The Following Layer.

   Se si seleziona Change Selected Entities To The Following Layer, per Basin Polyline Layer, specificare i layer in cui si desidera spostare le polilinee.

5. Selezionare Delete Unselected Entities On Selected Layer.
   Suggerimento: Questa opzione consente di ripulire la Carta eliminando eventuali polilinee create tramite il pulsante Extract Entities From Surface ma che non vengono selezionate con il pulsante Define.
6. Fare clic su Define.

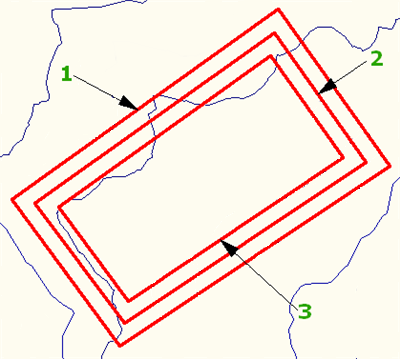

7. Selezionare almeno due polilinee. Nella seguente illustrazione viene inclusa una terza polilinea (3). Fare clic con il pulsante destro del mouse o premere Invio.

   Nota: Le polilinee devono essere polilinee LW (create con il comando PLINEA, ad esempio).

   I dati della polilinea vengono estratti ed elencati nella tabella dei volumi di accumulo livello.

8. Salvare i risultati.

Come definire il bacino tramite l'immissione manuale dei dati delle curve di livello della superficie

1. Nella finestra di dialogo Define Basin From Entered Data, immettere i dati di area e di quota altimetrica di almeno due curve di livello.
2. Fare clic su Add To Table.

   Le informazioni vengono aggiunte alla tabella dei volumi di accumulo livello, con volumi calcolati.

3. Salvare i risultati.
