Scheda Contenuto (finestra di dialogo Crea deviatoio)

Utilizzare la scheda Contenuto per definire il tipo di deviatoio da creare e altri parametri.

Catalogo contenuti

Consente di specificare il catalogo da utilizzare per la creazione del deviatoio. Selezionare un'opzione dall'elenco a discesa o fare clic su per visualizzare la finestra di dialogo Catalogo deviatoi in cui è possibile caricare un altro catalogo. Questi file sono memorizzati per default in C:\ProgramData\Autodesk\C3D 2022\enu\Data\Railway Design Standards\Turnout\.

Tipo di deviatoio

Consente di specificare il tipo di deviatoio:

• Semplice

• Equilatero

• Trasversale

• Intersezione combinata

• Deviatoio a tre vie


Filtro (tangente angolo)

Consente di specificare l'angolo del deviatoio. Angoli più piccoli creano deviatoi più graduali.

Modello

Consente di specificare il modello del deviatoio. I modelli disponibili con l'angolo specificato nel file catalogo deviatoi vengono visualizzati nell'elenco a discesa.

Direzione

Consente di specificare la direzione, in avanti o all'indietro, in base alla quotatura progressive del tracciato. È possibile regolare la direzione e il lato utilizzando un grip dopo la creazione del deviatoio. Per ulteriori informazioni, vedere Come modificare tramite grip i deviatoi ferroviari.

Lato

Consente di specificare il lato del tracciato, a sinistra o a destra, in base alla quotatura progressive del tracciato. È possibile regolare il lato utilizzando un grip dopo la creazione del deviatoio.

Punto di inserimento

Consente di specificare il punto di inserimento del deviatoio:

• Giunto ferroviario grezzo
• Punto di scambio
• Vertice planimetrico
• Base centro deviatoio su parte principale
• Base centro deviatoio su parte deviata

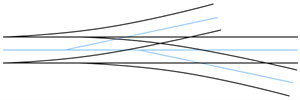

Tipo di deviatoio	Giunto ferroviario grezzo	Punto di scambio	Vertice planimetrico	Base centro deviatoio su parte principale	Base centro deviatoio su parte deviata
Semplice
Equilatero
Trasversale
Intersezione combinata
Deviatoio a tre vie

Parametri

Consente di specificare parametri aggiuntivi per il deviatoio:

• Velocità di progetto
• Tipo di curva di uscita: questi valori variano a seconda di quanto è disponibile nel catalogo dei deviatoi. Ad esempio, i tipi disponibili potrebbero essere Nessuno, Retta, Curva e Curva di flesso.
• Estendi lunghezza: estende di un valore specificato la lunghezza della linea retta dopo la curva di uscita.
