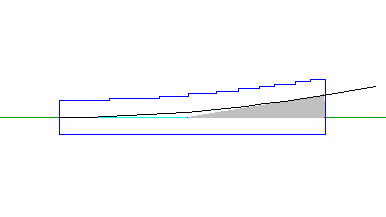

Come creare uno scambio

Posizionare uno scambio lungo un tracciato ferroviario.

1. Fare clic sulla scheda Ferroviario gruppo Scambi Crea Trova.
2. Selezionare il tracciato ferroviario su cui creare il deviatoio.
3. Selezionare la progressiva in corrispondenza della quale creare il deviatoio.

   Se nella Carta non è ancora stato caricato alcun catalogo dei deviatoi, viene visualizzata la finestra di dialogo Catalogo deviatoi.

4. Utilizzare la finestra di dialogo Catalogo deviatoi per caricare un catalogo dei deviatoi da utilizzare e fare clic su OK. Per default, i cataloghi dei deviatoi vengono installati in C:\ProgramData\Autodesk\C3D 2022\enu\Data\Railway Design Standards\Turnout.

   Viene visualizzata la finestra di dialogo Crea deviatoio.

5. Nella scheda Generale della finestra di dialogo Crea deviatoio, specificare il nome e altri dettagli generali del deviatoio.
6. Fare clic sulla scheda Contenuto per specificare il tipo, l'angolo, il modello e altri dettagli del deviatoio da inserire.
7. Fare clic sulla scheda Tracciato deviato per specificare se unire il tracciato deviato ad un tracciato esistente.
8. Fare clic sulla scheda Profilo per specificare se creare un profilo per il tracciato deviato.
9. Fare clic su OK.

Dopo aver creato il deviatoio, è possibile utilizzare i grip per spostarlo e la tavolozza Proprietà di AutoCAD per modificarne le proprietà. Per ulteriori informazioni, vedere Come modificare tramite grip i deviatoi ferroviari e Come modificare i deviatoi.
