È possibile creare raccordi lungo increspature di una superficie senza dover dapprima dividere la superficie.
La superficie seguente mostra come creare un raccordo lungo increspature di una superficie:
- Fare clic sulla scheda Superficie > pannello Produzione > Raccordo.
- Compilare la finestra di dialogo Superficie di raccordo come descritto in precedenza.
- Selezionare le superfici.
- Selezionare l'opzione Raccorda lungo increspature.
- Verificare che le normali alla superficie puntino nelle direzioni corrette. Per ulteriori dettagli sulle normali alla superficie, vedere la finestra di dialogo Superficie di raccordo.
La superficie singola è trattata come due superfici presso l'increspatura.
- Fare clic su OK per calcolare i percorsi del raccordo, rimuovere la finestra di dialogo Raccordo e visualizzare la finestra di dialogo Seleziona percorso di raccordo.
Il percorso di raccordo giace lungo le increspature della superficie

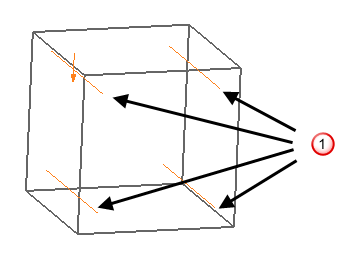

.L'esempio seguente mostra quattro percorsi di raccordo.
- Usare la finestra di dialogo Seleziona percorso di raccordo per proseguire nella creazione dei raccordi.
Nota: Quando si creano i raccordi lungo le increspature di una superficie, la superficie si divide presso il percorso di raccordo corrispondente, anche se non si seleziona il percorso in cui giace il raccordo.
