Quando si crea una curva Bézier su una superficie, si crea una relazione tra il punto della curva e la superficie su cui giace. Tale relazione è utile quando si modifica il punto e la superficie.
Per creare una curva Bézier su una superficie:
- Fare clic sulla scheda Wireframe > riquadro Crea > Curva > Bézier.
- Immettere i punti della curva sulla superficie:
- Per immettere un punto su una patch di superficie in modalità ombreggiata, fare clic sulla superficie.
- Per immettere un punto su una patch di superficie in modalità wireframe, premere e tenere premuto il tasto Maiusc e fare clic sulla superficie.
La parola In è attaccata al cursore quando si il punto di immissione è proiettato sulla superficie, e la parola On presso le posizioni sulle curve di superficie.
I punti della curva sulla superficie hanno le stesse tangenti dei punti di superficie su cui giacciono.

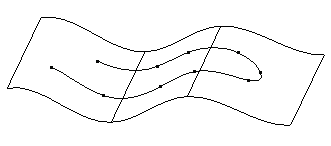

Nell'esempio seguente, è possibile vedere che la tangenza della curva corrisponde alla superficie. Se si desidera che la curva fluisca lungo la forma esatta della superficie, può essere necessario inserire punti extra lungo la curva.
I punti curva che non giacciono sulla superficie non hanno relazioni.
- Per terminare la curva, eseguire una delle seguenti operazioni:
- Fare clic sulla cima dell'ultimo punto chiave inserito. Se il Cursore intelligente è attivato, è visualizzato un simbolo finale, a indicare quando il clic completa la curva.
- Fare clic sul primo punto chiave per creare una curva chiusa.
- Fare clic su
nella barra degli strumenti Accesso rapido. - Selezionare un'altra opzione nella scheda Wireframe > pannello Crea.
La curva è ora pronta per le modifiche secondo le proprie esigenze.
