File XAML di Data Standard

Ogni finestra di dialogo in Data Standard si basa su un file con estensione XAML (Extensible Application Markup Language). È possibile personalizzare la finestra di dialogo di Data Standard modificando il file XAML.

Panoramica

Nei file XAML viene descritto il layout della finestra di dialogo di Data Standard, tra cui i tipi di comandi (etichetta, casella di testo, casella combinata e così via) utilizzati e le proprietà CAD o di Vault a cui sono associati.

I file XAML sono file XML che possono essere modificati con qualsiasi editor di testo o XML. Un ottimo editor XML gratuito è Microsoft XML Notepad o qualsiasi altro editor in grado di formattare i file XML. Autodesk consiglia Visual Studio (Express o versioni successive) per la migliore esperienza di modifica. Poiché la sintassi XAML fa distinzione tra maiuscole e minuscole, è preferibile utilizzare un editor che supporti l'utilizzo di maiuscole/minuscole e sia in grado di individuare errori di digitazione.

Per visualizzare un numero maggiore o minore di contenuti o altri tipi di informazioni in una finestra di dialogo di Data Standard, modificare il file XAML. Il file PS1 situato nella cartella Configurazione consente di controllare il funzionamento della finestra di dialogo.

In questa sezione viene fornita una breve descrizione dei comandi utilizzati più di frequente. Ulteriori informazioni su questi e altri comandi sono disponibili nella Guida di Microsoft.

Struttura di un file XAML

Ogni file XAML presenta diverse sezioni, le più utilizzate sono Resource, Style e Controls.

La sezione Resource contiene definizioni che vengono riutilizzate nella sezione Controls. Ad esempio, se il colore aziendale è il verde, è possibile impostare questo colore per la visualizzazione del testo nei comandi.

I trigger sono situati nella sezione Style. I trigger definiscono l'aspetto o il funzionamento di un comando, in base alla situazione specifica (ad esempio, la creazione di un nuovo record o la modifica di uno esistente). Tuttavia, i funzionamenti più complessi sono definiti nei file PS1.

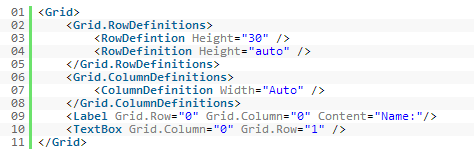

Nella parte iniziale della sezione Controls, ovvero l'area di layout, generalmente è presente il comando <Grid>. Con Grid, la finestra di dialogo viene suddivisa in righe e colonne, come una tabella di Excel. È possibile combinare e suddividere le celle in base alle necessità per il progetto. In ciascuna cella, è possibile posizionare uno o più comandi, come le etichette, per l'immissione di testo semplice o caselle di testo.

Layout

Il layout di un file XAML è simile a quello di una tabella, con righe e colonne. In questo modo, la finestra di dialogo e i relativi comandi risultano dinamici. Di conseguenza, se si ridimensiona la finestra con il mouse, anche i comandi vengono ridimensionati automaticamente. Inoltre, è possibile utilizzare coordinate fisse, ma in questo caso, quando la finestra di dialogo viene ridimensionata dall'utente o alcuni utenti hanno configurato un font delle finestre di maggiori dimensioni, i comandi nella finestra di dialogo mantengono le proprie coordinate e potenzialmente si sovrappongono o non consumano lo spazio disponibile nella finestra di dialogo. Per questo motivo, Autodesk consiglia di utilizzare l'approccio della tabella e lasciare che ciascun comando si espanda all'interno della cella definita.

Poiché la finestra di dialogo è simile ad una tabella, per la sua progettazione è necessario pensare a quante righe e colonne sono necessarie. In genere, sono sufficienti due colonne: una a sinistra con una larghezza fissa per le etichette e una a destra con una larghezza dinamica per i comandi. Questa è anche la modalità di creazione predefinita delle finestre di dialogo. A seconda del numero di righe necessarie, vengono inserite le rispettive definizioni nella griglia. Ciascun comando all'interno di Grid presenta un riferimento alla riga e alla colonna (che inizia sempre con 0), in modo che il comando venga visualizzato di conseguenza.

Sintassi

Nei file XML e XAML, ogni parola chiave è inserita tra parentesi angolari (<keyword>). Generalmente, un blocco di definizione inizia con una parole chiave, come <Grid> e termina con la stessa parola chiave preceduta da un prefisso con una barra, come </Grid>. Nel caso di una singola riga di istruzione, è anche possibile visualizzare questa sintassi: <Label… />. La struttura della finestra di dialogo è definita da ulteriori attributi della parola chiave o altre parole chiave nidificate all'interno. In XAML viene fatta distinzione tra maiuscole e minuscole, quindi è opportuno prestare particolare attenzione.

Comandi utilizzati più di frequente

Grid

Label

TextBox

Button

Binding

Modifica di file XAML con Visual Studio

È possibile utilizzare Visual Studio per modificare il file XAML. Visual Studio consente di inserire elementi ed evitare errori di ortografia.

Nota: Per le istruzioni riportate in questo argomento è richiesto Visual Studio Express per Windows o altro programma. Se non si dispone già di Visual Studio, è possibile scaricarlo dal sito Web di Microsoft.
Esempio di configurazione di Visual Studio:
  1. Una volta installato Visual Studio, avviare l'applicazione e fare clic sul campo Nuovo progetto.
  2. Selezionare l'applicazione WPF e assegnare al nuovo progetto il nome e la posizione desiderati. È inoltre necessario impostare il percorso di default, in modo che, se si desidera modificare più volte la finestra di dialogo Data Standard, è sempre possibile riutilizzare tale progetto.

Una volta aperto il nuovo progetto, dovrebbero essere visualizzate le schede MainWindow.xaml MainWindow.xam.cs e altre. Non sono necessarie le schede, ma solo l'ambiente che consente di modificare il file .xaml. Per poter modificare il file .xaml, è possibile collegare il file .xaml. Non è necessario inserire il file .xaml nel progetto.

  1. Fare clic con il pulsante destro del mouse sul progetto in Esplora soluzioni e spostarlo in Aggiungi > Elemento esistente.
  2. Individuare il file .xaml in Esplora soluzioni e selezionare Aggiungi come collegamento.
    Nota: Se non è visualizzato il file .xaml, modificare il tipo di file sopra il pulsante Aggiungi.
  3. Una volta visualizzato il file XAML in Esplora soluzioni, fare doppio clic su di esso.

    Viene visualizzato un errore denominato Problema durante il caricamento.

  4. Nell'elenco di errori alla base della finestra di Visual Studio, individuare l'errore indicante che non è stato possibile trovare gli assiemi e le proprietà o le risorse.
  5. Passare ad Esplora soluzioni e fare clic con il pulsante destro del mouse su Riferimenti.
  6. Selezionare Aggiungi riferimenti.
  7. Selezionare la scheda Sfoglia e cercare:
    • dataStandard.UI.DLL a questo percorso: C:\Programmi\Autodesk\Inventor 2018\Addins\Data Standard. Selezionare il file e fare clic su OK.
    • CreateObject.DLL in questo percorso: C:\ProgramData\Autodesk\Vault 2018\Extensions\Data standard. Selezionare il file e fare clic su OK.
    • Autodesk.Connectivity.Webservices.DLL in questo percorso: C:\Programmi\Autodesk\Vault 2018\. Selezionare il file e fare clic su OK.
  8. Se le modifiche sono pensate per CAD, selezionare il file CFG da modificare in Esplora soluzioni.

Nella finestra di progettazione viene visualizzata la finestra di dialogo. È possibile selezionare un'area della finestra di dialogo per passare a tale parte nel file XAML in Visual Studio. Iniziare ad inserire o a modificare i campi. Per ulteriori informazioni, vedere Finestre di dialogo di Data Standard.

Aggiunta di un campo alla finestra di dialogo

  1. Scegliere la posizione in cui aggiungere il nuovo campo e la riga e la colonna in cui deve essere visualizzata la nuova proprietà.
  2. Aggiungere una nuova riga nella griglia in modo che sia possibile inserire il comando in corrispondenza di quella posizione. Se necessario, aggiungere una nuova colonna. Accedere al file XAML nel comando Grid in cui è contenuto il nuovo comando. Per quella griglia sono disponibili <Grid.RowDefinitions> e <RowDefinition …/>. Aggiungere un ulteriore <RowDefinition/> nella posizione in cui si desidera visualizzare la nuova riga. Per la proprietà Height impostare il relativo valore, un valore fisso o auto (per lo spazio minimo) o * (per lo spazio massimo).
  3. Aggiungere un comando, come Label o TextBox, all'interno dell'area <Grid> accanto agli altri comandi. Con gli attributi Grid.Row e Grid.Column è possibile definire in corrispondenza di quale riga e colonna viene posizionato il comando. Inoltre, è necessario definire le associazioni per il comando, in modo che i dati possano essere trasmessi tra il comando e la proprietà. Se le modifiche sono pensate per CAD, è necessario configurare anche la proprietà nel file CFG corrispondente.
  4. Quando si aggiunge una nuova riga, tutti i comandi posizionati sullo stesso numero di riga e i comandi sottostanti devono essere spostati al in basso incrementando il relativo attributo Grid.Row.
