手動スペース境界をアクティブ化するには

ネット境界、使用可能な境界、グロス境界を表示されるようにした後で、グリップ編集できるようにするには、それらの境界をアクティブにする必要があります。

注: 境界のアクティブ化は、境界に対してグリップ編集やブール演算などの操作を行うにあたっての前提条件となります。
  1. 必要に応じて、プラン ビューに切り替えます。

    スペースのネット境界、使用可能な境界、グロス境界は、プラン ビューだけでアクティブ化および表示することができます。

  2. 境界を表示するスペースを選択します。

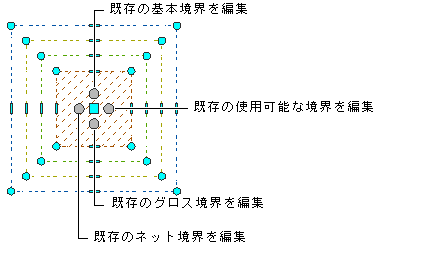

    アクティブ化された境界グリップ

  3. プロパティ パレットの[オフセット境界]が[手動]に設定されていることを確認します。
  4. 適切な境界のトリガー グリップを使用して、グリップ セットをアクティブ化および非アクティブ化します。

    また、スペースを右クリックし、コンテキスト メニューから[境界を編集]を選択し、サブメニューから境界を選択してアクティブ化または非アクティブ化することもできます。
