カーテン ウォールのパネル面材を作成するには

石材パネル、コンクリート パネル、金属パネル、ガラス面材など、カーテン ウォール内の基本外装材を表現するためにシンプル パネル面材を作成するには、次の手順を実行します。

カーテン ウォールには、複数の面材を含めることができます。そのため、パネル面材の命名規則を使用して、カーテン ウォール内での面材の位置や目的が分かるようにすると、作業しやすくなります。たとえば、「L3-FL1-石材パネル」という名前を付けておけば、フロア 1 の第 3 レベルのグリッドが石材パネルになっていることが分かります。

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします.
2. [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
3. カーテン ウォール スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインの[要素定義]の下にある[面材]を選択します。
6. [面材を新規作成]をクリックします。
7. どのような面材か分かるような名前を入力します。
8. [面材タイプ]領域で、[シンプル パネル]を選択します。
9. 面材の位置合わせを指定します。
10. 面材のオフセットを指定します。
11. パネルの厚さを指定します。

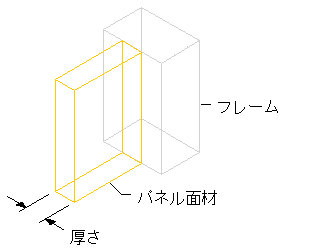

    面材パネルの厚さを指定する

12. [OK]をクリックします。

面材定義を作成したら、カーテン ウォール グリッド内の任意のセルにその定義を割り当てることができます。
