概要 - 異尺度対応プロパティによる注釈ツール

注釈ツールを使用して、指定の注釈尺度に応答する注釈オブジェクトを作成します。注釈ツールは、カスタマイズ可能な AutoCAD Architecture 2022 toolset ツールであり、図面に次のタイプの注釈を追加できます。

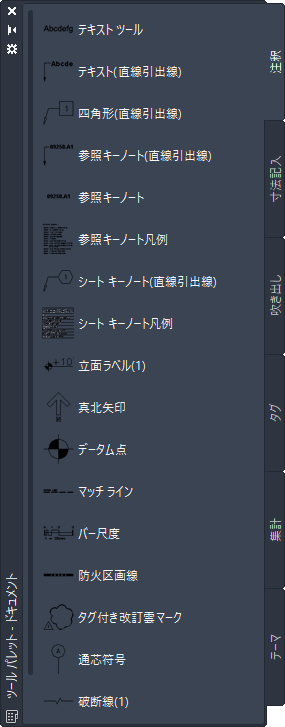

注釈ツールは、[ドキュメント]ツールパレットの[注釈]タブに表示されます。

注: DesignCenter ツールでは、注釈の尺度設定に応答するオブジェクトが生成されません。

注釈オブジェクトは、注釈の尺度設定に参加する任意のオブジェクトです。AutoCAD Architecture 2022 toolset では、次の注釈オブジェクトが作成されます。

マルチビューブロックは、そのブロック定義から、異尺度対応プロパティを導出します。AEC 寸法は、その寸法スタイルから、異尺度対応プロパティを導出します。

AutoCAD では、次の注釈オブジェクトが作成されます。

次の AutoCAD スタイルも、注釈となります。

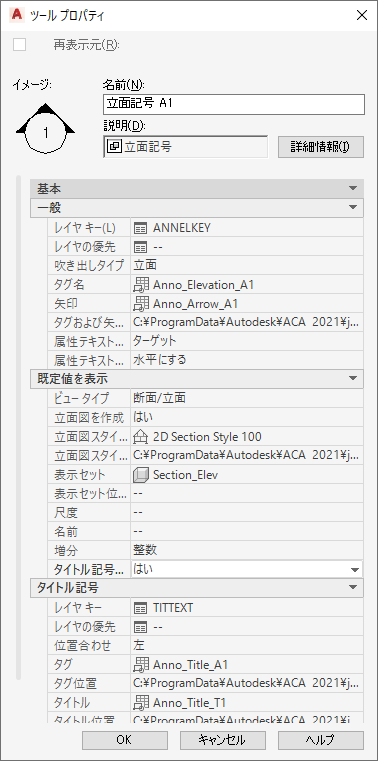

注釈の特定の種類、表示方法、その他の特性は、ツールのコンテキストメニューからアクセスできるツールプロパティワークシートで、ユーザが編集可能な値によって決定されます。
