カーテン ウォール グリッドからマリオンを除去するには

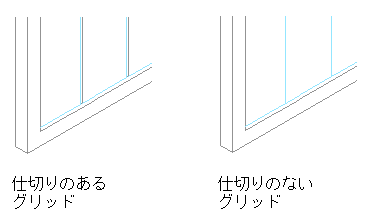

カーテン ウォールからマリオンを除去するには、次の手順を実行します。マリオン定義を作成するときに、エッジの幅と奥行きはゼロでもかまいません。隣接する面材が拡張され、マリオンが占めていたスペースが埋められます。この方法は、仕切りなしガラスを表現するには効果的です。

  1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします.
  2. [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
  3. カーテン ウォール スタイルを選択します。
  4. [デザイン規則]タブをクリックします。
  5. 左ペインで、マリオンを除去するグリッドを選択します。
  6. 新しいマリオン割り当てを作成し、幅と奥行きに 0 (ゼロ)と入力します。
  7. [マリオン割り当て]領域で、マリオンを除去するマリオン定義を選択します。どのようなセル エッジを持つマリオン割り当てに作成したマリオン定義も選択できます。
  8. [OK]をクリックします。
