ジオメトリを追加する

以前に追加された属性を含むブロック定義にグラフィックスを追加するには、AutoCAD Electrical ツールセット の[ジオメトリを追加]ツールを使用します。

[ジオメトリを追加]の結果:

• TAG1、TAG2、PLC TAG、および TAGSTRIP 属性が定義され、最初に選択されます。
• ブロック定義は自動的に修正されます。
• 変換済みの文字図形と区別するために、WD_M ブロックの定義に従って画層ごとにジオメトリの色が変更されます。

ジオメトリのブロックへの追加

1. [変換ツール]タブ[ツール]パネル[ジオメトリを追加]の順にクリックします。 検索
2. プロンプトに対して、次のように操作します。

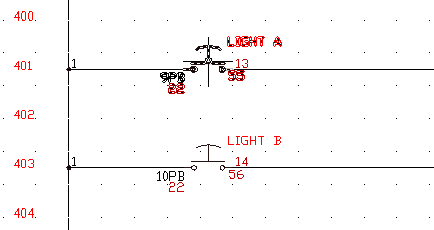

   追加のジオメトリに割り当てるブロックを選択 します。  9PB を選択

   オブジェクトを選択:   押しボタンのグラフィックスを選択し、右クリック



   挿入点を指定:   押しボタンの中央を選択

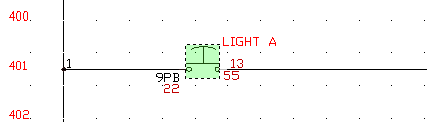

   ジオメトリがテンプレート ブロック ファイルに関連付けられます。9PB の上にマウスを置いて、すべてがブロックに接続されていることを確認します。文字、配線接続属性、説明のテキスト、およびジオメトリがハイライトされます。


3. 10PB、11PB、および 12 PB について、手順 1 および 2 を繰り返します。

   これで、ブロックが AutoCAD Electrical ツールセット 対応になります。
