部品表レポートの形式を変更する

表示するフィールドやフィールドの順序を変更して、レポートをカスタマイズします。

各 AutoCAD Electrical ツールセット レポートは次のようにカスタマイズできます。

• レポートするデータ フィールドを定義する
• データ フィールドの表示順序を定義する
• 列の位置合わせを定義する
• 列ラベルを定義する

部品表からの TAGS 列の除去

1. AEGS03.DWG の表を削除するか取り消して、部品表の抽出を再実行します。
2. [レポート ジェネレータ]ダイアログ ボックスで、[レポート形式の変更]をクリックします。

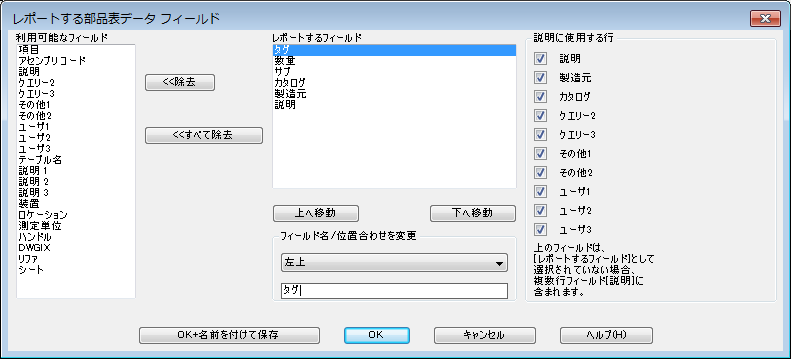

   [レポートする部品表データ フィールド]ダイアログ ボックスの[レポートするフィールド]領域に、部品表の形式を定めるフィールドが表示されます。

3. [レポートするフィールド]リストで[タグ]を選択します。
4. [<<除去]をクリックします。


   [タグ]フィールドが[レポートするフィールド]リストから外れて[利用可能なフィールド]に移動します。

   注: [利用可能なフィールド]リストからフィールドを選択して、レポートに追加することもできます。[上へ移動]と[下へ移動]のボタンを使用して、列を並べ替えることができます。[OK + 名前を付けて保存]ボタンをクリックすると、再利用できるように設定がファイルに保存されます。
5. [OK]をクリックします。
   注: 新しく作成した形式は、部品表レポートを次に抽出するとき以降の既定になります。

   [レポート ジェネレータ]ダイアログ ボックスの部品表データが、形式が更新された状態で表示されます。

6. レポートを下にスクロールして、コンポーネント タグ列が除去されていることを確認します。
7. 変更した部品表を図面に挿入します。
