図面に部品表を挿入する

さまざまな表出力オプションを選択し、レポートを表として挿入します。

部品表を表形式で図面に挿入する

  1. 部品表レポートがダイアログ ボックスに表示されている状態で、[図面に配置]をクリックします。
  2. [表作成の設定]ダイアログ ボックスで、次のように選択します。

    [列のラベル]:  [列のラベルを含める]

    [表題]:  [時刻/日付を含める]

    [列の幅]:  [自動的に計算する]

    [OK]をクリックします。

    注: 部品表の範囲は一時形状内に表示されます。縮小ズームするには[Z]キー、リアルタイム画面移動とズーム モードを切り替えるには[R]キーを、必要に応じて押します。

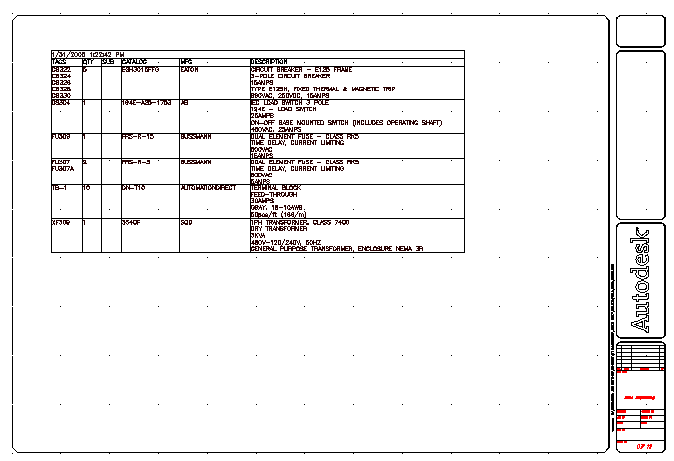

  3. 表の輪郭がカーソルと共に移動します。表の位置を決めてクリックすると、表が配置されます。部品表は、配置した場所に作成されます。
  4. レポート ジェネレータで[閉じる]をクリックします。
