コンポーネントを位置合わせする

選択したコンポーネントに複数のコンポーネントを位置合わせします。

NO リレー接点を既存のコンポーネント内で位置合わせします。コンポーネントを挿入後、必要に応じて位置を合わせたり編集できます。

コンポーネントを位置合わせをする

  1. [回路図]タブ[コンポーネントを編集]パネル[コンポーネントを修正]ドロップダウン[位置合わせ]の順にクリックします。 検索
  2. プロンプトに対して、次のように操作します。

    (水平(H)/<垂直(V)>)に揃えるコンポーネントを選択:

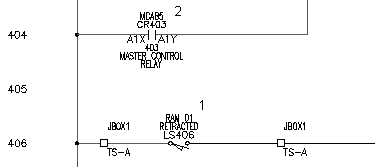

    ライン リファレンス 406 で母線に近い、通常開リミット スイッチ コンポーネントを選択します(1)。

    破線が表示されます。

    オブジェクトを選択:  

    ライン リファレンス 404 で母線に近い、先に挿入済みの子接点コンポーネントを選択し(2)、右クリックします。

    位置合わせされたコンポーネントが配置されます。
