端子プロパティ

適切なプロパティを割り当てることで、マルチレベル端子を定義します。

端子プロパティを修正する

1. ライン リファレンス 211 の端子 4 を右クリックして[コンポーネントを編集]を選択します。
2. [端子シンボルを挿入/編集]ダイアログ ボックスの[カタログ データ]領域から、[製造元]と[カタログ]の情報を削除します。
3. [プロパティ/関連付けを変更]領域で、[ブロックのプロパティ]をクリックします。

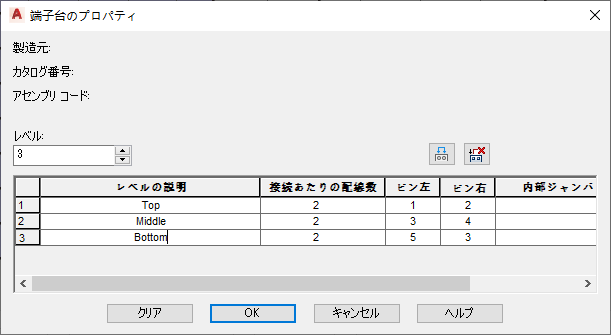

4. [端子台のプロパティ]ダイアログ ボックスで、次のように指定します。

   [レベル]:  3

   Level 1

   [レベルの説明]:  上

   [接続あたりの配線数]:  2

   [PinL]:  1

   [PinR]:  2

   Level 2

   [レベルの説明]  中央

   [接続あたりの配線数]:  2

   [PinL]:  3

   [PinR]:  4

   Level 3

   [レベルの説明]  [下]

   [接続あたりの配線数]:  2

   [PinL]:  5

   [PinR]:  6



   [OK]をクリックします。

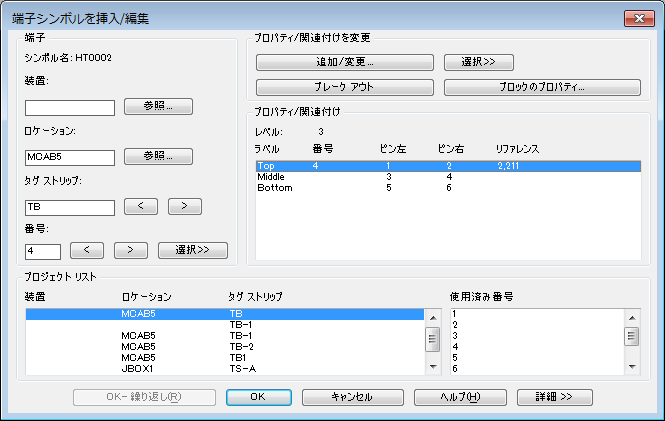

   [端子シンボルを挿入/編集]ダイアログ ボックスの[プロパティ/関連付け]領域で、ブロックに 3 つのレベルがあることに注意してください。端子 4 はブロックの最上位のレベルに割り当てられています。


5. [端子シンボルを挿入/編集]ダイアログ ボックスで、[OK]をクリックします。
6. [他の図面を更新しますか?]ダイアログ ボックスで、[OK]をクリックします。
7. 図面を保存するかどうか尋ねられたら、[OK]をクリックします。
